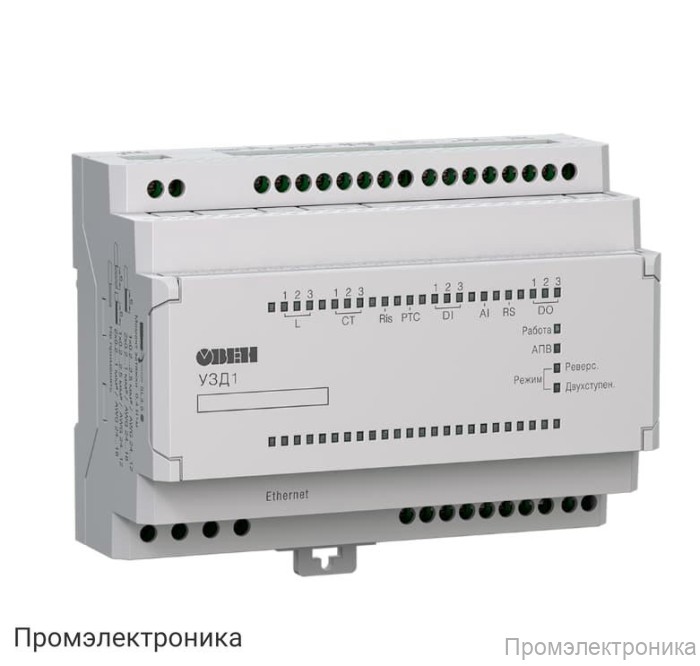

УЗД1-RS - устройство защиты двигателя

Устройство защиты двигателя УЗД1-RS — надежная защита и контроль электродвигателей

УЗД1-RS — современное устройство защиты двигателя, предназначенное для комплексного контроля и защиты электродвигателей в промышленных и коммерческих установках. Благодаря широкому набору функций и поддержке современных протоколов обмена данными, устройство обеспечивает высокий уровень безопасности и автоматизации процессов.

Основные возможности УЗД1-RS:

• Контроль параметров питания и состояния электродвигателя в реальном времени.
• Измерение фазного и линейного напряжения, а также тока с высокой точностью.
• Мониторинг частоты питающего напряжения и первой гармоники.
• Контроль сопротивления изоляции для предотвращения аварийных ситуаций.
• Возможность интеграции в системы автоматизации благодаря поддержке интерфейсов RS-485, Ethernet и USB.

Технические характеристики:

• Питание: напряжение цепи управления — 3 × 400 В (+10/-15 %), частота — 50(±3)/60(±3) Гц.
• ВИП: напряжение — 24 (±4) В, максимальный ток — 40 мА.
• Измерение напряжения: фазное — 50…300 В, линейное — 80…500 В.
• Измерение тока: RMS — 0…5 А (при использовании трансформатора тока значение умножается на коэффициент трансформации), номинальный вторичный ток ТТ — 1 А или 5 А.
• Диапазон измерения частоты: 47…63 Гц.
• Аналоговый вход: 1 шт., поддержка сигналов 0…10 В, 2…10 В, 0…20 мА, 4…20 мА, входное сопротивление — не менее 10 кОм (для напряжения), не более 300 Ом (для тока).
• Дискретные входы: 3 цифровых, напряжение логической единицы — 15…30 В, логического нуля — -3…+5 В.
• Вход измерения сопротивления изоляции: 1 шт., порог контроля — 1 МОм.
• Дискретные выходы: 1 сигнальный (релейный, нормально открытый), 2 силовых (релейный, перекидной), максимальный коммутируемый ток — до 10 А при ~250 В (cosφ = 1).
• Интерфейсы связи: RS-485 (Modbus-RTU, скорость до 115200 Кбит/с, длина линии до 1200 м), Ethernet (Modbus-TCP, скорость 10/100 Мбит/с), USB 2.0 (разъем MicroUSB).
• Корпус: степень защиты IP20.

УЗД1-RS — это оптимальное решение для комплексной защиты электродвигателей, позволяющее повысить надежность и безопасность эксплуатации оборудования, а также интегрировать его в современные системы автоматизации и диспетчеризации.
