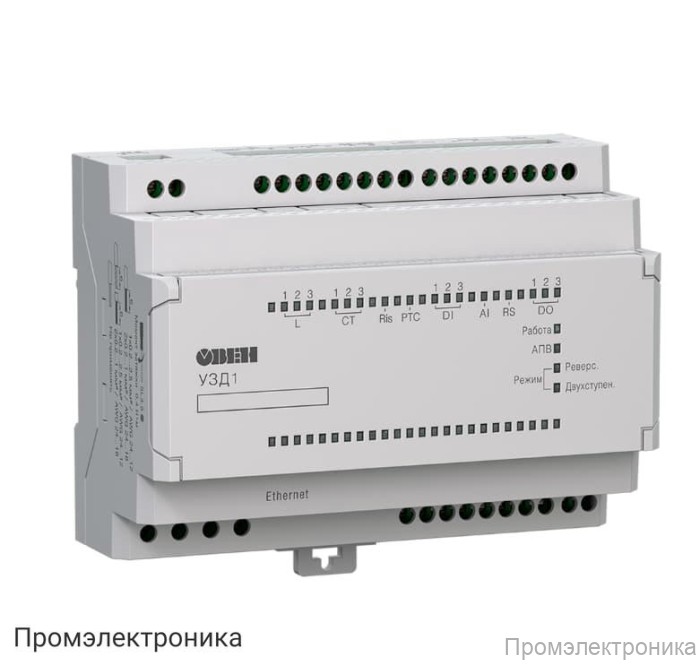

УЗД1 - устройство защиты двигателя

Устройство защиты двигателя УЗД1 — надежная защита и контроль

УЗД1 — современное устройство защиты двигателя, предназначенное для комплексного контроля и защиты электродвигателей в промышленных и коммерческих установках. Прибор обеспечивает мониторинг ключевых параметров электросети, предотвращая аварийные ситуации и продлевая срок службы оборудования.

Основные функции УЗД1:

• Контроль фазных и линейных напряжений, тока, частоты и сопротивления изоляции.
• Анализ состояния электросети и оперативное реагирование на отклонения параметров.
• Передача данных по интерфейсам RS-485, Ethernet и USB для интеграции в системы автоматизации.
• Гибкая настройка входов и выходов для различных сценариев эксплуатации.

Технические характеристики:

• Питание: 3 × 400 В (+10/-15 %), частота 50(±3)/60(±3) Гц.
• Измерение напряжения: фазное — 50…300 В, линейное — 80…500 В.
• Измерение тока: RMS 0…5 А (при использовании трансформатора тока — умножение на коэффициент трансформации), номинальный вторичный ток ТТ — 1 А или 5 А.
• Диапазон измерения частоты: 47…63 Гц.
• Аналоговый вход: 1 шт., поддержка сигналов 0…10 В, 2…10 В, 0…20 мА, 4…20 мА, входное сопротивление не менее 10 кОм (для напряжения) и не более 300 Ом (для тока).
• Дискретные входы: 3 цифровых, уровни: лог. единица — 15…30 В, лог. ноль — -3…+5 В.
• Вход измерения сопротивления изоляции: 1 шт., порог контроля — 1 МОм.
• Дискретные выходы: 1 сигнальный (релейный, нормально открытый), 2 силовых (релейные, перекидные), максимальный коммутируемый ток — до 10 А при ~250 В (cosφ = 1), до 5 А при ~250 В (cosφ = 0.4).
• Интерфейсы связи: RS-485 (Modbus-RTU, до 115200 Кбит/с, длина линии до 1200 м), Ethernet (Modbus-TCP, 10/100 Мбит/с), USB 2.0 (разъем MicroUSB).
• Корпус: степень защиты IP20.

Комплектация:

• Устройство защиты двигателя УЗД1
• Краткое руководство пользователя
• Паспорт и гарантийный талон
• Заглушка для Ethernet

УЗД1 — это оптимальное решение для обеспечения безопасности и надежности работы электродвигателей, позволяющее интегрировать устройство в современные системы автоматизации и мониторинга.
