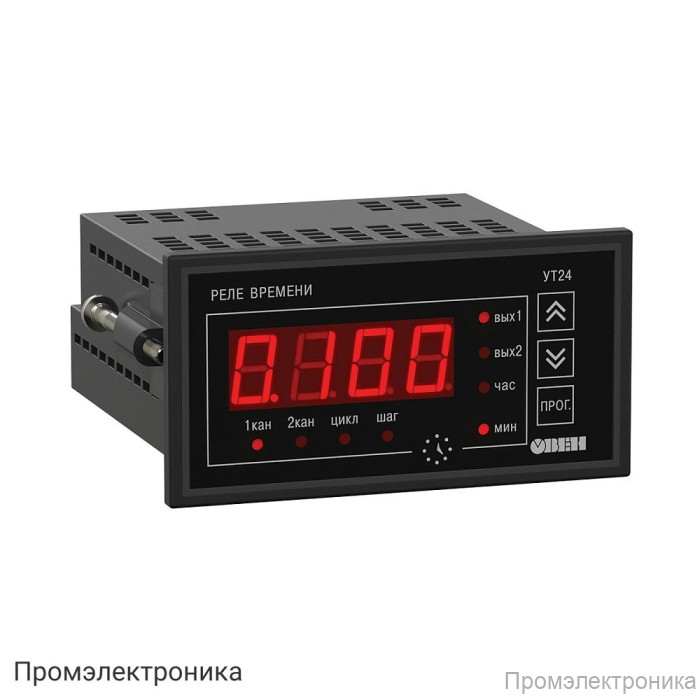

УТ24-Щ2.С - микропроцессорное реле времени двухканальное

Техническое описание микропроцессорного реле времени УТ24-Щ2.С

УТ24-Щ2.С — это современное двухканальное микропроцессорное реле времени, предназначенное для автоматизации технологических процессов, требующих точного управления временными интервалами. Прибор выполнен в щитовом корпусе типа Щ2 с габаритами 96×48×100 мм и степенью защиты IP54 со стороны передней панели, что обеспечивает надежную эксплуатацию в промышленных условиях.

Данное реле времени оснащено двумя независимыми таймерами и поддерживает до 30 программируемых шагов в одном цикле, что позволяет реализовать сложные алгоритмы управления. Количество циклов в программе может быть задано от 1 до 9999 или установлено на бесконечное повторение, что особенно удобно для длительных или непрерывных процессов.

Основные характеристики:

• Питание: 130...265 В переменного тока или 80...310 В постоянного тока
• Потребляемая мощность: не более 10 ВА
• Количество входов управления: 3
• Поддержка различных типов датчиков:
  • Коммутационные устройства (кнопки, выключатели, герконы, реле и др.)
  • Датчики n-p-n типа с открытым коллекторным выходом
  • Датчики с выходным напряжением высокого уровня 12...30 В и низкого уровня 0...2,2 В
• Длительность временных интервалов: 0...99 ч 59 мин 59,9 с
• Дискретность установки времени: 0,1 с
• Время задержки старта программы: 0...9 ч 59 мин 59,9 с

Типы выходов:

• Две симисторные оптопары (50 мА, 300 В) для управления однофазной нагрузкой
• Максимальный ток нагрузки для электромагнитных реле: 8 А (220 В, cos φ>0,4)
• Транзисторные оптопары: 0,2 А (+50 В)
• Дублирующий выход второго канала: 30 мА при +30 В

Условия эксплуатации:

• Температура окружающей среды: +1...+50 °С
• Атмосферное давление: 86...106,7 кПа
• Относительная влажность воздуха (при 25 °С): не более 80 %

В комплект поставки входят: прибор УТ24, комплект крепежных элементов, паспорт с гарантийным талоном и руководство по эксплуатации.

УТ24-Щ2.С — это надежное решение для автоматизации процессов, требующих точного и гибкого управления временем, с возможностью интеграции в различные системы управления и учета.
