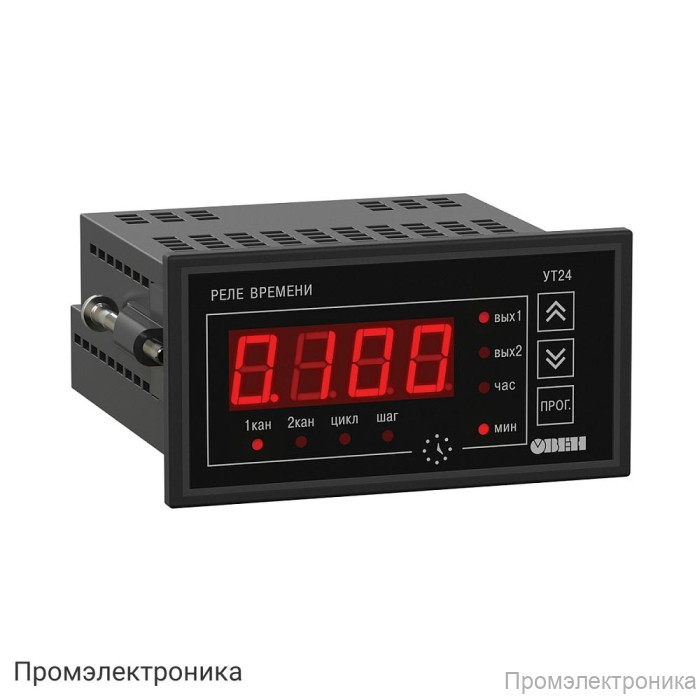

УТ24-Щ2.К - микропроцессорное реле времени двухканальное

Техническое описание микропроцессорного реле времени УТ24-Щ2.К

УТ24-Щ2.К — это современное микропроцессорное реле времени с двумя независимыми каналами управления, предназначенное для автоматизации технологических процессов, требующих точного контроля временных интервалов. Прибор выполнен в щитовом корпусе типа Щ2 с габаритами 96×48×100 мм и степенью защиты IP54 со стороны передней панели, что обеспечивает надежную эксплуатацию в промышленных условиях.

Данное реле времени поддерживает широкий диапазон питающих напряжений:

130...265 В переменного тока
80...310 В постоянного тока

Потребляемая мощность устройства не превышает 10 ВА, что делает его экономичным и удобным для интеграции в различные системы управления.

УТ24-Щ2.К оснащено тремя входами управления, к которым могут подключаться:

Коммутационные устройства (кнопки, выключатели, герконы, реле и др.)
Датчики n-p-n типа с открытым коллекторным выходом
Датчики с выходным напряжением высокого уровня от 12 до 30 В и низкого уровня от 0 до 2,2 В

На выходах прибора реализованы две транзисторные оптопары структуры n-p-n, рассчитанные на ток до 200 мА при напряжении до 50 В. Также предусмотрены дополнительные выходы для подключения электромагнитных реле, оптосимисторов и дублирующего выхода второго канала.

Основные функциональные возможности реле времени:

Два независимых таймера
Длительность временных интервалов: от 0 до 99 часов 59 минут 59,9 секунд
Дискретность установки времени — 0,1 секунды
Программирование до 30 шагов в одном цикле
Количество циклов в программе — от 1 до 9999 или бесконечно
Возможность установки задержки старта программы до 9 часов 59 минут 59,9 секунд

Устройство предназначено для эксплуатации при температуре окружающей среды от +1 до +50 °С, относительной влажности воздуха не более 80% при 25 °С и атмосферном давлении от 86 до 106,7 кПа.

Комплектация:

Прибор УТ24
Комплект крепежных элементов
Паспорт и гарантийный талон
Руководство по эксплуатации

УТ24-Щ2.К — это надежное и функциональное решение для построения систем автоматизации, требующих точного и гибкого управления временными процессами.
