УТ24-Щ1.С - микропроцессорное реле времени двухканальное

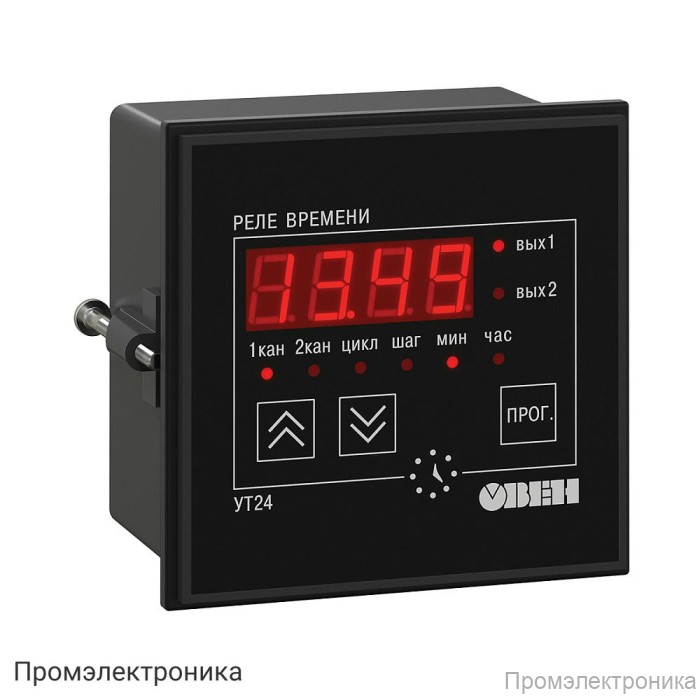

Техническое описание микропроцессорного реле времени УТ24-Щ1.С

УТ24-Щ1.С — это современное двухканальное микропроцессорное реле времени, предназначенное для автоматизации технологических процессов, требующих точного управления временными интервалами. Прибор выполнен в щитовом корпусе типа Щ1 с габаритами 96×96×70 мм и степенью защиты IP54 со стороны передней панели, что обеспечивает надежную эксплуатацию в промышленных условиях.

Данное реле времени оснащено двумя независимыми таймерами и поддерживает программирование до 30 шагов в одном цикле, а также выполнение до 9999 циклов или бесконечное повторение программы. Благодаря высокой дискретности установки временных интервалов — 0,1 секунды — обеспечивается точная настройка процессов.

Основные характеристики:

• Питание: 130...265 В переменного тока или 80...310 В постоянного тока
• Потребляемая мощность: не более 10 ВА
• Количество входов управления: 3
• Поддержка различных типов датчиков:
  • Коммутационные устройства (кнопки, выключатели, герконы, реле и др.)
  • Датчики n-p-n-типа с открытым коллекторным выходом
  • Датчики с выходным напряжением высокого уровня 12...30 В и низкого уровня 0...2,2 В
• Два таймера с диапазоном установки временных интервалов: 0...99 ч 59 мин 59,9 с
• Возможность программирования до 30 шагов в цикле
• Количество циклов: от 1 до 9999 или бесконечно
• Время задержки старта программы: 0...9 ч 59 мин 59,9 с

Типы выходов:

• Две симисторные оптопары (50 мА, 300 В) для управления однофазной нагрузкой
• Максимальный ток нагрузки для электромагнитных реле: 8 А (220 В, cos φ> 0,4)
• Максимальный ток для транзисторных оптопар: 0,2 А (+50 В)
• Максимальный ток для дублирующего выхода второго канала: 30 мА при +30 В

Условия эксплуатации:

• Температура окружающей среды: +1...+50 °С
• Атмосферное давление: 86...106,7 кПа
• Относительная влажность воздуха (при 25 °С): не более 80 %

Комплект поставки включает сам прибор УТ24-Щ1.С, комплект крепежных элементов, паспорт, гарантийный талон и руководство по эксплуатации. Благодаря широким возможностям программирования, высокой точности и надежности, реле времени УТ24-Щ1.С идеально подходит для использования в системах автоматизации, где требуется гибкое и точное управление временными процессами.
