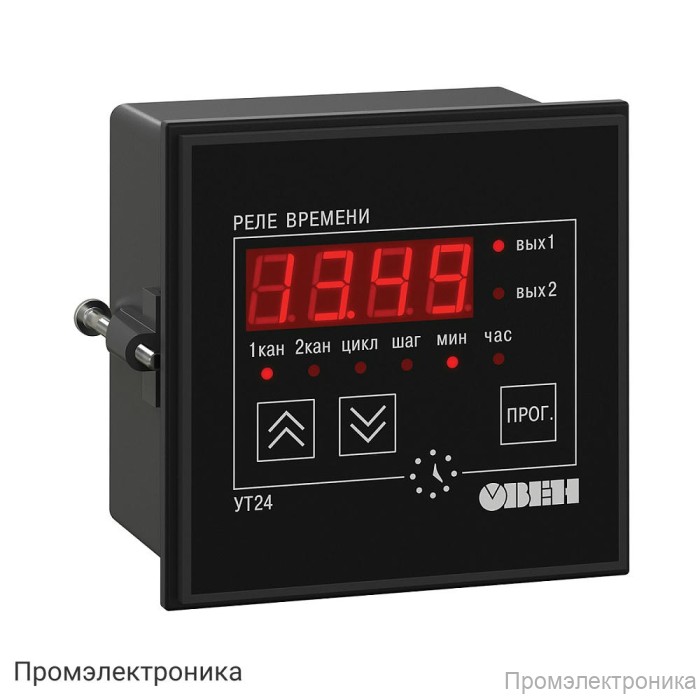

УТ24-Щ1.Р - микропроцессорное реле времени двухканальное

Техническое описание микропроцессорного реле времени УТ24-Щ1.Р

УТ24-Щ1.Р — это современное двухканальное микропроцессорное реле времени, предназначенное для автоматизации процессов, требующих точного управления временными интервалами. Прибор выполнен в щитовом корпусе типа Щ1 с габаритами 96×96×70 мм и степенью защиты IP54 со стороны передней панели, что обеспечивает надежную эксплуатацию в промышленных и бытовых условиях.

Основные характеристики:

• Питание: переменный ток 130…265 В или постоянный ток 80…310 В.
• Потребляемая мощность — не более 10 ВА.
• Три входа управления для подключения различных типов датчиков и коммутационных устройств.
• Совместимость с датчиками n-p-n-типа с открытым коллекторным выходом, а также с устройствами, имеющими выходное напряжение высокого уровня 12…30 В и низкого уровня 0…2,2 В.
• Два независимых таймера с возможностью программирования до 30 шагов в одном цикле.
• Длительность временных интервалов — от 0 до 99 часов 59 минут 59,9 секунд с дискретностью установки 0,1 секунды.
• Количество циклов в программе — от 1 до 9999 или бесконечное выполнение.
• Возможность установки времени задержки старта программы — от 0 до 9 часов 59 минут 59,9 секунд.
• Тип выходов: два электромагнитных реле (8 А, 220 В, cos φ>0,4), транзисторные оптопары (0,2 А, +50 В), оптосимисторы (50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц), дублирующий выход второго канала (30 мА при +30 В).

Условия эксплуатации:

• Температура окружающей среды: от +1 до +50 °С.
• Атмосферное давление: 86…106,7 кПа.
• Относительная влажность воздуха при 25 °С — не более 80%.

Комплектация:

• Прибор УТ24-Щ1.Р
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации

УТ24-Щ1.Р идеально подходит для использования в системах автоматизации, где требуется надежное и гибкое управление временными процессами. Благодаря широкому диапазону настроек, высокой точности и универсальности входов и выходов, прибор обеспечивает эффективное решение задач по управлению различными технологическими циклами.
