УТ24-Н.С - микропроцессорное реле времени двухканальное

Техническое описание микропроцессорного реле времени УТ24-Н.С

УТ24-Н.С — это современное двухканальное микропроцессорное реле времени, предназначенное для автоматизации процессов управления различными электротехническими устройствами. Прибор отличается высокой точностью, широким диапазоном настроек и надежностью эксплуатации, что делает его оптимальным решением для промышленных и бытовых задач, требующих программируемого управления по времени.

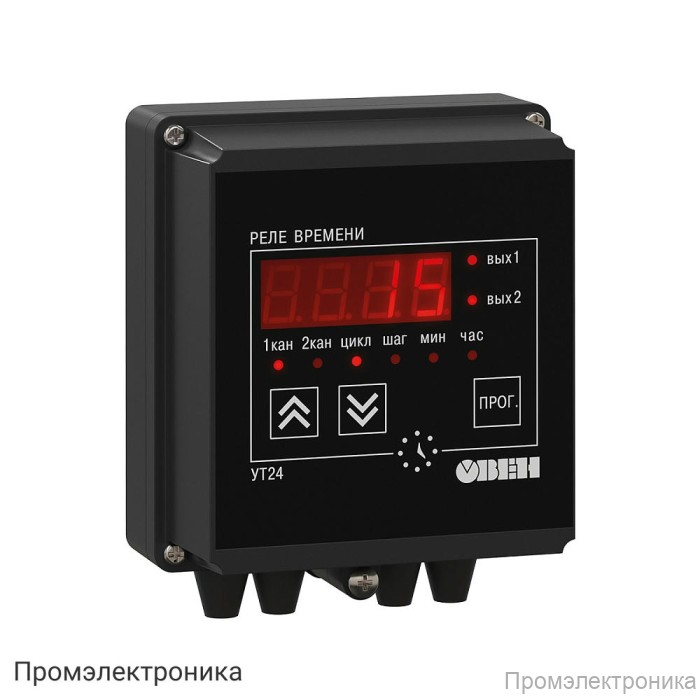

Корпус устройства выполнен в настенном исполнении (тип Н) с габаритами 105×130×65 мм и степенью защиты IP44, что обеспечивает надежную работу в условиях повышенной влажности и запыленности. Благодаря компактным размерам и удобному креплению, монтаж реле не вызывает затруднений.

Основные технические характеристики:

• Питание: переменный ток 130...265 В или постоянный ток 80...310 В
• Потребляемая мощность: не более 10 ВА
• Количество входов управления: 3
• Поддержка различных типов датчиков:
  • Коммутационные устройства (кнопки, выключатели, герконы, реле и др.)
  • Датчики n-p-n-типа с открытым коллекторным выходом
  • Датчики с выходным напряжением высокого уровня 12...30 В и низкого уровня 0...2,2 В
• Тип выходов: две симисторные оптопары (50 мА, 300 В) для управления однофазной нагрузкой
• Максимально допустимый ток нагрузки:
  • Электромагнитные реле: 8 А (220 В, cos φ>0,4)
  • Транзисторные оптопары: 0,2 А (+50 В)
  • Оптосимисторы: 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц
  • Дублирующий выход второго канала: 30 мА при +30 В
• Количество таймеров: 2
• Длительность временных интервалов: 0...99 ч 59 мин 59,9 с
• Дискретность установки: 0,1 с
• Количество программируемых шагов в цикле: до 30
• Количество циклов в программе: от 1 до 9999 или бесконечное
• Время задержки старта программы: 0...9 ч 59 мин 59,9 с

Условия эксплуатации:

• Температура окружающей среды: +1...+50 °С
• Атмосферное давление: 86...106,7 кПа
• Относительная влажность воздуха (при 25 °С): не более 80 %

Комплектация:

• Прибор УТ24
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации

УТ24-Н.С обеспечивает гибкое программирование временных интервалов и циклов, что позволяет реализовать сложные алгоритмы управления. Надежная элементная база и продуманная конструкция гарантируют длительный срок службы и стабильную работу устройства в различных условиях эксплуатации.
