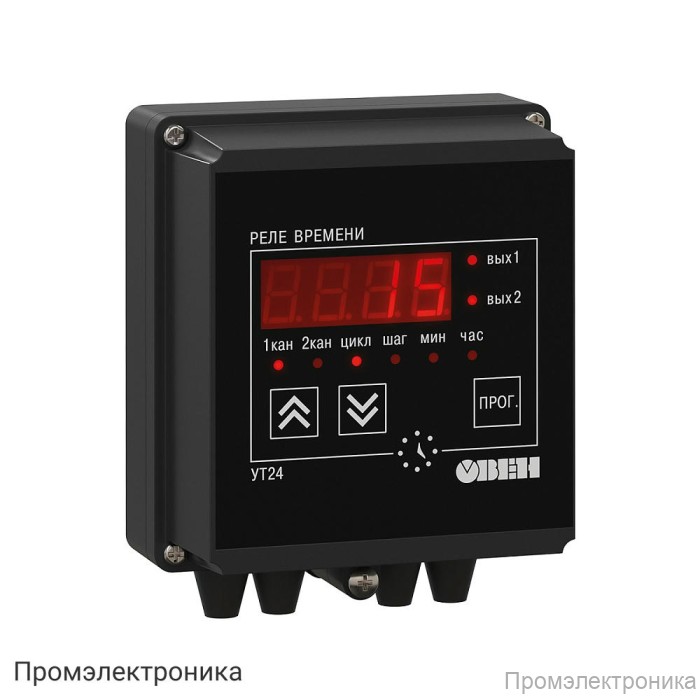

УТ24-Н.К - микропроцессорное реле времени двухканальное

Техническое описание микропроцессорного реле времени УТ24-Н.К

УТ24-Н.К — это современное двухканальное микропроцессорное реле времени, предназначенное для автоматизации процессов, требующих точного управления временными интервалами. Прибор выполнен в настенном корпусе типа Н с габаритами 105×130×65 мм и степенью защиты IP44, что обеспечивает надежную работу в различных условиях эксплуатации.

Данное реле времени оснащено двумя независимыми таймерами и поддерживает до 30 программируемых шагов в одном цикле, что позволяет реализовать сложные алгоритмы управления. Устройство может работать как с переменным, так и с постоянным током, обеспечивая широкий диапазон входных напряжений:

Питание: 130...265 В переменного тока или 80...310 В постоянного тока
Потребляемая мощность: не более 10 ВА

УТ24-Н.К поддерживает подключение различных типов датчиков и коммутационных устройств:

Контакты кнопок, выключателей, герконов, реле и других коммутационных устройств
Датчики n-p-n типа с открытым коллекторным выходом
Датчики с выходным напряжением высокого уровня от 12 до 30 В и низкого уровня от 0 до 2,2 В

На входах прибора реализованы следующие уровни напряжения:

Низкий (активный) уровень: 0...2,2 В
Высокий уровень: 12...30 В

Тип выходов — две транзисторные оптопары структуры n-p-n, каждая рассчитана на ток до 200 мА при напряжении до 50 В. Это обеспечивает надежное управление внешними исполнительными устройствами.

Основные функциональные возможности:

Два независимых таймера
Длительность временных интервалов: от 0 до 99 часов 59 минут 59,9 секунд
Дискретность установки времени: 0,1 секунда
Количество программируемых шагов в цикле: до 30
Количество циклов в программе: от 1 до 9999 или бесконечно
Возможность задержки старта программы: до 9 часов 59 минут 59,9 секунд

Условия эксплуатации:

Температура окружающей среды: +1...+50 °С
Атмосферное давление: 86...106,7 кПа
Относительная влажность воздуха (при 25 °С): не более 80 %

Комплектация прибора включает:

Реле времени УТ24
Комплект крепежных элементов
Паспорт и гарантийный талон
Руководство по эксплуатации

УТ24-Н.К — это надежное решение для автоматизации технологических процессов, требующих точного и гибкого управления временем.
