УТ24-Д.С - микропроцессорное реле времени двухканальное

Техническое описание УТ24-Д.С

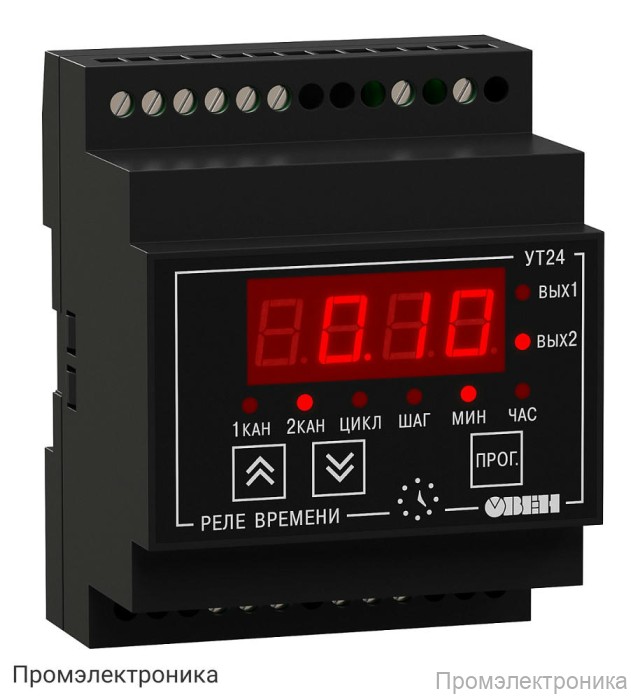

УТ24-Д.С — это современное микропроцессорное реле времени с двумя независимыми каналами управления, предназначенное для автоматизации технологических процессов, требующих точного контроля временных интервалов. Прибор выполнен в компактном корпусе типа Д для монтажа на DIN-рейку (размеры 72х90х58 мм, степень защиты IP20), что обеспечивает удобство установки в распределительных щитах и шкафах управления.

Данное реле времени отличается высокой функциональностью и гибкостью настройки, что позволяет использовать его в различных сферах промышленности, автоматизации зданий, системах управления освещением, вентиляцией, насосами и другими электроприборами.

Основные характеристики:

• Питание: переменный ток 130...265 В или постоянный ток 80...310 В.
• Потребляемая мощность: не более 10 ВА.
• Количество входов управления: 3.
• Поддержка различных типов датчиков:
  • Коммутационные устройства (кнопки, выключатели, герконы, реле и др.);
  • Датчики n-p-n-типа с открытым коллекторным выходом;
  • Датчики с выходным напряжением высокого уровня 12...30 В и низкого уровня 0...2,2 В.
• Тип выходов: две симисторные оптопары (50 мА, 300 В) для управления однофазной нагрузкой.
• Максимально допустимый ток нагрузки:
  • Электромагнитные реле — до 8 А (220 В, cos φ>0,4);
  • Транзисторные оптопары — до 0,2 А (+50 В);
  • Оптосимисторы — 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц;
  • Дублирующий выход второго канала — 30 мА при +30 В.
• Количество таймеров: 2.
• Длительность временных интервалов: от 0 до 99 ч 59 мин 59,9 с.
• Дискретность установки времени: 0,1 с.
• Количество программируемых шагов в цикле: до 30.
• Количество циклов в программе: от 1 до 9999 или бесконечно.
• Время задержки старта программы: 0...9 ч 59 мин 59,9 с.

Условия эксплуатации:

• Температура окружающей среды: +1...+50 °С.
• Атмосферное давление: 86...106,7 кПа.
• Относительная влажность воздуха (при 25 °С): не более 80 %.

В комплект поставки входят: прибор УТ24, паспорт и гарантийный талон, руководство по эксплуатации. УТ24-Д.С — надежное решение для построения гибких и точных систем автоматизации с возможностью программирования сложных временных алгоритмов.
