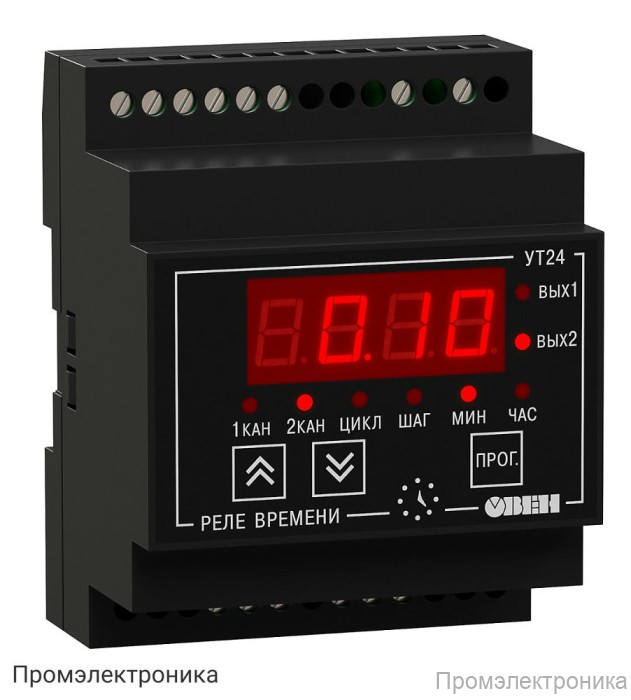

УТ24-Д.Р - микропроцессорное реле времени двухканальное

Техническое описание микропроцессорного реле времени УТ24-Д.Р

УТ24-Д.Р — это современное двухканальное микропроцессорное реле времени, предназначенное для автоматизации технологических процессов, требующих точного управления временными интервалами. Прибор выполнен в компактном корпусе типа Д для монтажа на DIN-рейку, что обеспечивает удобство установки в электротехнических шкафах и щитах управления.

Реле времени УТ24-Д.Р оснащено двумя независимыми таймерами и поддерживает до 30 программируемых шагов в одном цикле, что позволяет реализовать сложные алгоритмы управления. Благодаря широкому диапазону питающих напряжений (от 130 до 265 В переменного тока и от 80 до 310 В постоянного тока), устройство может использоваться в различных промышленных и бытовых сетях.

Основные характеристики:

Питание: 130...265 В переменного тока или 80...310 В постоянного тока
Потребляемая мощность: не более 10 ВА
Количество входов управления: 3
Поддержка различных типов датчиков: коммутационные устройства, n-p-n с открытым коллекторным выходом, датчики с выходным напряжением высокого (12...30 В) и низкого (0...2,2 В) уровней
Два независимых таймера с возможностью установки временных интервалов от 0 до 99 часов 59 минут 59,9 секунд
Дискретность установки времени: 0,1 секунда
Количество программируемых шагов в цикле: до 30
Количество циклов в программе: от 1 до 9999 или бесконечное выполнение
Время задержки старта программы: от 0 до 9 часов 59 минут 59,9 секунд
Тип выходов: два электромагнитных реле 8 А 220 В
Максимально допустимый ток нагрузки: 8 А (220 В, cos φ>0,4) для электромагнитных реле
Корпус: DIN-реечный, размеры 90×72×58 мм, степень защиты IP20 (со стороны передней панели)

Условия эксплуатации:

Температура окружающей среды: от +1 до +50 °С
Атмосферное давление: 86...106,7 кПа
Относительная влажность воздуха при 25 °С: не более 80 %

В комплект поставки входят: прибор УТ24, паспорт и гарантийный талон, руководство по эксплуатации. УТ24-Д.Р — надежное решение для построения автоматизированных систем управления с гибкой настройкой временных параметров и высокой точностью работы.
