Техническое описание микропроцессорного реле времени УТ24-Д.К

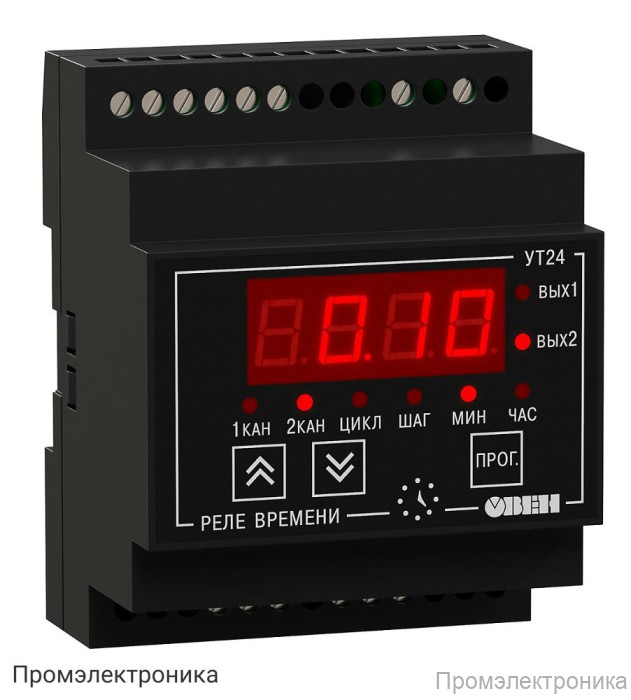

УТ24-Д.К — это современное двухканальное микропроцессорное реле времени, предназначенное для автоматизации процессов, требующих точного управления временными интервалами. Прибор широко применяется в системах промышленной и бытовой автоматики, где необходима высокая надежность, гибкость настройки и широкий диапазон рабочих параметров.
Корпус устройства выполнен в DIN-реечном исполнении (тип Д), что обеспечивает удобство монтажа в электротехнических шкафах и щитах. Габаритные размеры составляют 72×90×58 мм, степень защиты корпуса — IP20, что позволяет использовать прибор в помещениях с нормальными условиями эксплуатации.
Основные технические характеристики:
- Питание: переменный ток 130...265 В или постоянный ток 80...310 В.
- Потребляемая мощность — не более 10 ВА.
- Количество входов управления — 3, поддержка различных типов датчиков:
- Коммутационные устройства (кнопки, выключатели, герконы, реле и др.);
- Датчики n-p-n типа с открытым коллекторным выходом;
- Датчики с выходным напряжением высокого уровня 12...30 В и низкого уровня 0...2,2 В.
- Два независимых таймера с возможностью программирования до 30 шагов в цикле.
- Длительность временных интервалов: от 0 до 99 часов 59 минут 59,9 секунд с дискретностью 0,1 секунды.
- Количество циклов в программе: от 1 до 9999 или бесконечное выполнение.
- Время задержки старта программы: от 0 до 9 часов 59 минут 59,9 секунд.
- Тип выходов: две транзисторные оптопары структуры n-p-n, максимальный ток 200 мА, напряжение до 50 В.
- Максимально допустимый ток нагрузки:
- Электромагнитные реле — до 8 А (220 В, cos φ>0,4);
- Транзисторные оптопары — до 0,2 А (+50 В);
- Оптосимисторы — 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц;
- Дублирующий выход второго канала — 30 мА при +30 В.
Условия эксплуатации:
- Температура окружающей среды: +1...+50 °С;
- Атмосферное давление: 86...106,7 кПа;
- Относительная влажность воздуха (при 25 °С): не более 80%.
Комплектация:
- Прибор УТ24-Д.К;
- Паспорт и гарантийный талон;
- Руководство по эксплуатации.
УТ24-Д.К обеспечивает высокую точность и надежность работы, простоту настройки и интеграции в различные системы автоматизации. Благодаря широкому диапазону рабочих параметров и поддержке различных типов датчиков, прибор подходит для решения самых разнообразных задач по управлению временными процессами.
