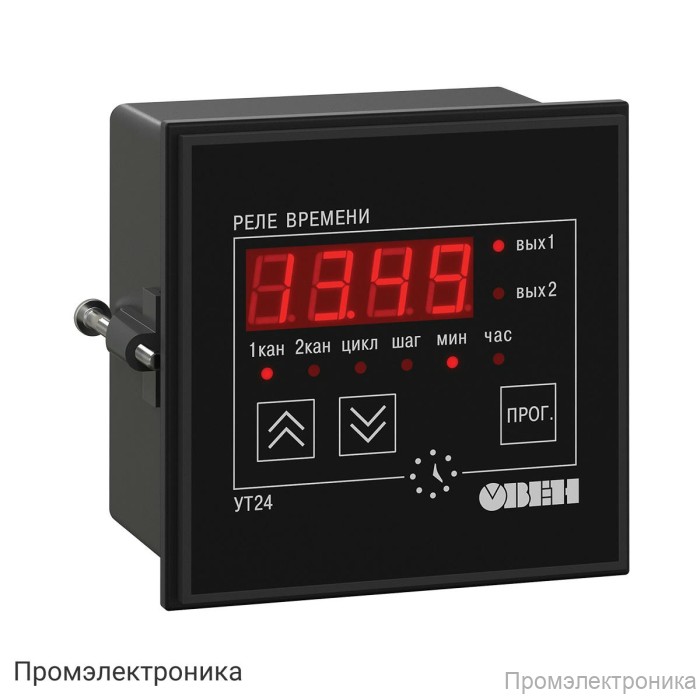

УТ24 - микропроцессорное реле времени двухканальное

Техническое описание микропроцессорного реле времени УТ24

УТ24 — это современное двухканальное микропроцессорное реле времени, предназначенное для автоматизации процессов, требующих точного управления временными интервалами. Прибор широко применяется в системах промышленной и бытовой автоматики, где необходима высокая надежность, гибкость настройки и широкий диапазон рабочих параметров.

УТ24 обеспечивает управление различными исполнительными устройствами за счет наличия двух независимых таймеров и возможности программирования сложных временных циклов. Благодаря микропроцессорному управлению, реле отличается высокой точностью и стабильностью работы, а также простотой настройки и эксплуатации.

Основные характеристики УТ24:

• Питание: переменный ток 130...265 В или постоянный ток 80...310 В.
• Потребляемая мощность — не более 10 ВА.
• Три входа управления для подключения различных типов датчиков и коммутационных устройств.
• Совместимость с датчиками n-p-n-типа с открытым коллекторным выходом, а также с устройствами, имеющими выходное напряжение высокого уровня 12...30 В и низкого уровня 0...2,2 В.
• Два независимых таймера с возможностью установки временных интервалов от 0 до 99 часов 59 минут 59,9 секунд с дискретностью 0,1 секунды.
• Программирование до 30 шагов в одном цикле и до 9999 циклов в программе, либо бесконечный режим работы.
• Максимально допустимый ток нагрузки:
  • Электромагнитные реле — до 8 А (220 В, cos φ>0,4)
  • Транзисторные оптопары — до 0,2 А (+50 В)
  • Оптосимисторы — до 50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц
  • Дублирующий выход второго канала — до 30 мА при +30 В
• Возможность задержки старта программы до 9 часов 59 минут 59,9 секунд.
• Доступны различные типы корпусов: настенный (IP44), щитовой (IP54), DIN-реечный (IP20).

Условия эксплуатации:

• Температура окружающей среды: +1...+50 °С
• Атмосферное давление: 86...106,7 кПа
• Относительная влажность воздуха при 25 °С — не более 80 %

В комплект поставки входят сам прибор УТ24, комплект крепежных элементов (кроме версии для DIN-рейки), паспорт, гарантийный талон и руководство по эксплуатации.

УТ24 — это надежное решение для автоматизации технологических процессов, требующее минимального обслуживания и обеспечивающее высокую точность временных задержек и циклов.
