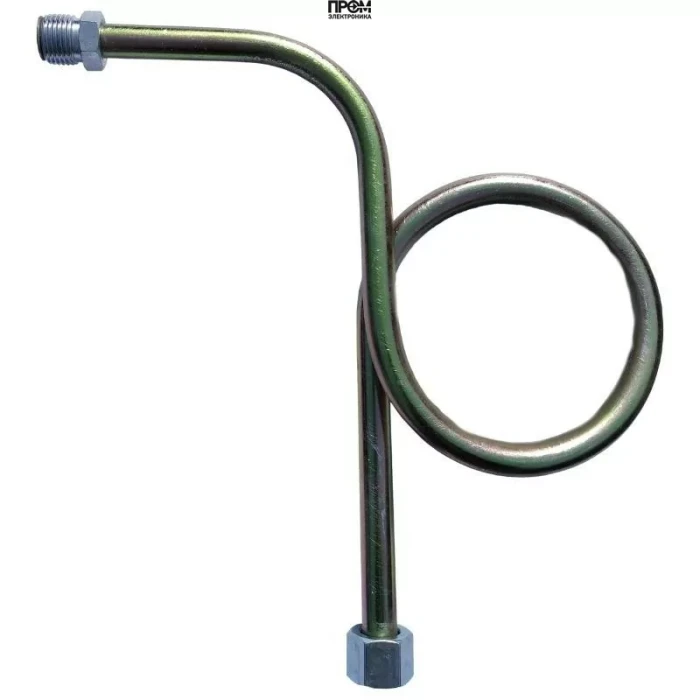

Устройство отборное угловое (трубка перкинса) ВР-НР УО105 — Арт. 143100140

Краткое описание: Устройство отборное угловое УО105 предназначено для установки манометра с резьбой М20х1,5. Модель выполнена в угловом исполнении с подключением ВР-НР 1/2 и оснащена трубкой перкинса для корректного отбора давления; оптимально подходит для ограниченного пространства и обеспечивает удобное считывание показаний прибора.

Технические характеристики

• Модель: УО105
• Артикул: 143100140
• Назначение: отбор давления под манометр
• Резьба под манометр: M20×1,5
• Присоединение: ВР-НР 1/2 (угловое исполнение)
• Конфигурация: угловая с трубкой перкинса

Особенности и преимущества

• Угловое исполнение — экономия места при монтаже и удобный доступ к манометру.
• Трубка перкинса обеспечивает стабильный отбор давления и корректную передачу показаний.
• Комбинация ВР-НР 1/2 и резьбы M20×1,5 обеспечивает широкую совместимость с типовыми манометрами.
• Простота подключения — минимальное количество операций при установке и обслуживании.

Применение

Устройство УО105 применяется для коммутации манометрических приборов в системах гидравлики и пневматики, где требуется компактное угловое подключение и надежный отбор давления через трубку перкинса. Рекомендуется для точечного измерения в узких монтажных зонах и при необходимости удобного визуального контроля показаний.

Рекомендации по монтажу

• Перед установкой обеспечить чистоту резьбовых соединений и соответствие резьб.
• При необходимости использовать уплотнительные материалы, рекомендованные для рабочих сред системы.
• Проверить плотность соединений после первого пуска под рабочим давлением.
