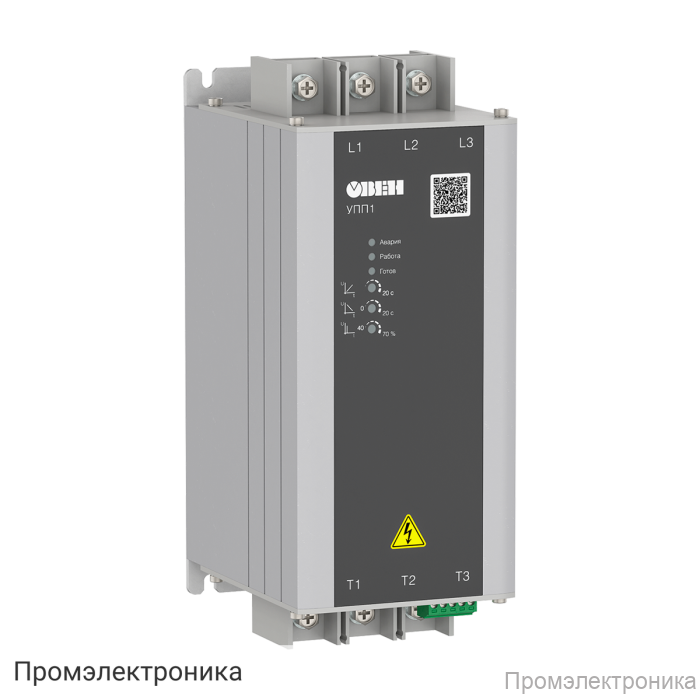

УПП1 - устройство плавного пуска

Техническое описание устройства плавного пуска УПП1

УПП1 — это современное устройство плавного пуска, предназначенное для управления асинхронными электродвигателями с короткозамкнутым ротором. Благодаря применению тиристорного управления по двум фазам, УПП1 обеспечивает надежный и эффективный запуск и остановку электродвигателей, снижая пусковые токи и механические нагрузки на оборудование.

Устройство плавного пуска УПП1 применяется в различных отраслях промышленности, где требуется защита электродвигателей и повышение ресурса работы оборудования. Оно подходит для насосных станций, вентиляторов, компрессоров, конвейеров и других механизмов, где важна плавность пуска и остановки.

Основные характеристики УПП1:

Пусковой крутящий момент: 0...70% от номинального значения
Время разгона: 1–20 секунд
Время торможения: 0–20 секунд
Сетевое напряжение: 3×400 В
Рабочий диапазон сетевого напряжения: 3×360…480 В
Частота сети: 50/60 Гц (±5%)
Степень защиты: IP20
Метод управления: тиристорное по двум фазам
Способ настройки: три поворотных переключателя
Время работы без байпаса: 1–20 секунд (во время разгона и торможения)
Число пусков в час: до 20
Электрическая прочность изоляции: 3000 В
Диапазон рабочих температур: от -25 до +60 °С
Относительная влажность при 20 °С: до 95%
Способ охлаждения: естественная конвекция
Монтаж: вертикальный

Модификации УПП1 позволяют подобрать устройство под электродвигатели мощностью от 5,5 до 55 кВт с номинальным выходным током от 13 до 110 А. Корпус устройства выполнен в двух типоразмерах, что обеспечивает удобство монтажа и эксплуатации.

Комплектация УПП1:

Устройство плавного пуска
Руководство по эксплуатации
Паспорт и гарантийный талон
Межполюсные перегородки
Отвертка

УПП1 — это надежное решение для плавного пуска и остановки электродвигателей, обеспечивающее защиту оборудования и продление срока его службы. Простота настройки и широкий диапазон рабочих параметров делают устройство универсальным выбором для промышленного применения.
