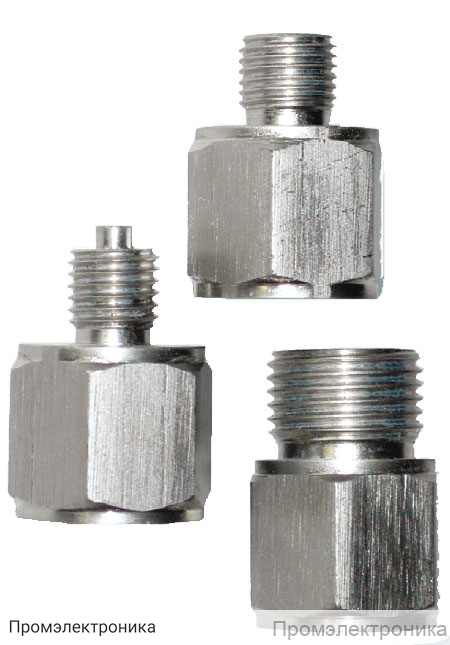

УП-7 внутренняя резьба М20х1,5 и внешняя G1/8 - устройство переходное для датчиков давления и манометров

Техническое описание устройства переходного УП-7 с внутренней резьбой М20х1,5 и внешней G1/8

Устройство переходное УП-7 предназначено для соединения датчиков давления и манометров с технологическими линиями, где требуется переход между различными типами резьбовых соединений. Данная модель обеспечивает надежное и герметичное соединение, что особенно важно при эксплуатации в системах с высокими требованиями к безопасности и точности измерений.

Корпус устройства выполнен из нержавеющей стали AISI 304S, что гарантирует высокую коррозионную стойкость и долговечность даже при эксплуатации в агрессивных средах. Благодаря этому УП-7 может использоваться в различных отраслях промышленности, включая химическую, нефтегазовую, энергетическую и пищевую промышленность.

Основные характеристики устройства переходного УП-7:

Внутренняя резьба: М20х1,5
Внешняя резьба: G1/8
Рабочая среда: жидкость, пар, газ
Максимальное рабочее давление: до 40 МПа
Температура рабочей среды: от –40 до +350 °С
Температура окружающего воздуха при эксплуатации: от –40 до +85 °С
Материал корпуса: нержавеющая сталь AISI 304S
Присоединение к технологической линии: резьбовое соединение или сварка
Присоединение к преобразователю: резьбовое соединение М20×1,5 или фланцевый монтаж
Гарантия: 12 месяцев

Габаритные размеры устройства УП-7 составляют:

Длина (L): 34 мм
Длина резьбовой части (L1): 12 мм
Тип внешней резьбы: G1/8

Устройство переходное УП-7 отличается простотой монтажа и обслуживания. Благодаря универсальности конструкции, оно может быть использовано для подключения различных типов датчиков давления и манометров, обеспечивая надежную эксплуатацию в широком диапазоне температур и давлений. Высокое качество изготовления и использование современных материалов позволяют применять УП-7 в ответственных технологических процессах, где требуется стабильность и безопасность соединения.

УП-7 — это оптимальное решение для модернизации и обслуживания промышленных систем, где необходим переход между различными стандартами резьбовых соединений. Надежность, долговечность и универсальность делают это устройство востребованным элементом в системах контроля и измерения давления.
