УП-6 Устройство переходное с внутренней резьбой М20х1,5 и внешней М10х1 - устройство переходное для датчиков давления и манометров

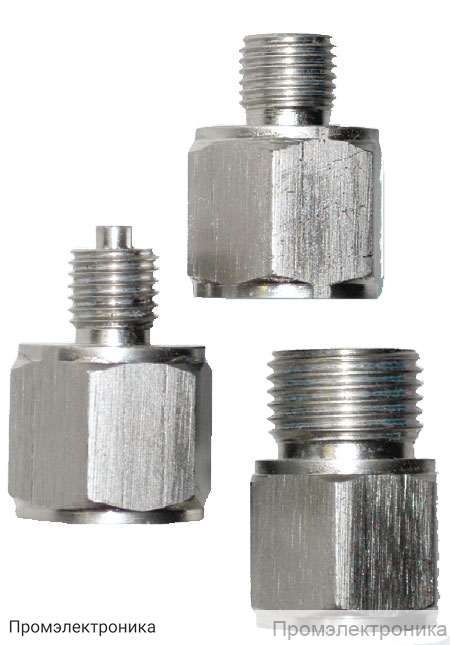

Техническое описание устройства переходного УП-6 с внутренней резьбой М20х1,5 и внешней М10х1

УП-6 — это специализированное устройство переходное, предназначенное для обеспечения надежного и герметичного соединения между датчиками давления, манометрами и технологическими линиями. Благодаря своей конструкции и использованию высококачественных материалов, переходник УП-6 широко применяется в различных отраслях промышленности, где требуется точное измерение давления жидкостей, газов и пара.

Основное назначение устройства — адаптация резьбовых соединений различного типа, что позволяет интегрировать измерительные приборы в существующие системы без необходимости сложной доработки оборудования. УП-6 обеспечивает прочное и долговечное соединение, устойчивое к воздействию высоких температур и давления.

Преимущества устройства переходного УП-6:

• Высокая надежность и герметичность соединения
• Устойчивость к агрессивным средам благодаря материалу — нержавеющая сталь AISI 304S
• Широкий диапазон рабочих температур и давлений
• Универсальность применения для различных типов датчиков и манометров
• Возможность монтажа как с помощью резьбового соединения, так и сварки

Технические характеристики:

• Внутренняя резьба: М20×1,5
• Внешняя резьба: М10×1
• Рабочая среда: жидкость, пар, газ
• Максимальное рабочее давление: до 40 МПа
• Температура рабочей среды: от –40 до +350 °С
• Температура окружающего воздуха при эксплуатации: от –40 до +85 °С
• Материал изготовления: нержавеющая сталь AISI 304S
• Присоединение к технологической линии: резьбовое соединение или сварка
• Присоединение к преобразователю: резьбовое соединение М20×1,5 или фланцевый монтаж
• Габаритные размеры: длина — 35 мм, длина резьбовой части — 10 мм, диаметр резьбы — М10×1, внутренний диаметр — 3 мм

Устройство переходное УП-6 отличается простотой монтажа и обслуживания, что позволяет минимизировать время простоя оборудования при установке или замене измерительных приборов. Благодаря высокой коррозионной стойкости и прочности материала, переходник сохраняет свои эксплуатационные характеристики даже в условиях агрессивных сред и экстремальных температур.

УП-6 — это оптимальное решение для предприятий, стремящихся обеспечить надежную и безопасную эксплуатацию контрольно-измерительных приборов в сложных производственных условиях.
