УП-11 Устройство переходное с внутренней резьбой М20х1,5 и внешней М14х1,5 - устройство переходное для датчиков давления и манометров

Техническое описание устройства переходного УП-11 с внутренней резьбой М20х1,5 и внешней М14х1,5

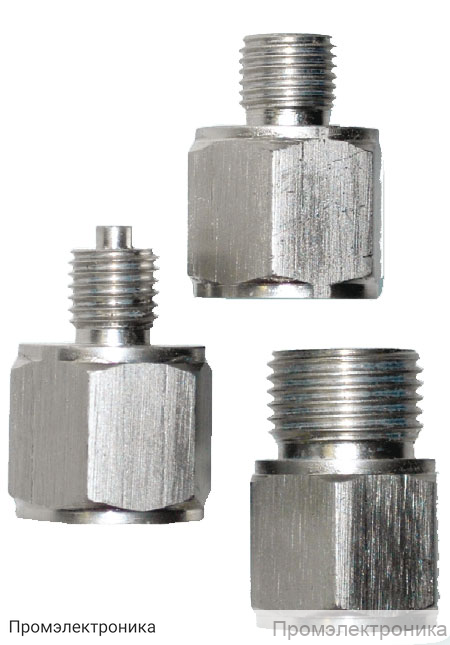

УП-11 — это специализированное устройство переходное, предназначенное для обеспечения надежного и герметичного соединения между датчиками давления, манометрами и технологическими линиями с различными типами резьбовых соединений. Данная модель широко применяется в промышленности, энергетике, химической и нефтегазовой отраслях, где требуется точное и безопасное подключение измерительных приборов к системам, работающим под давлением.

Корпус устройства выполнен из высококачественной нержавеющей стали AISI 304S, что гарантирует устойчивость к коррозии, долговечность и надежную эксплуатацию даже в агрессивных средах. Благодаря своим конструктивным особенностям, УП-11 обеспечивает простоту монтажа и демонтажа, а также минимизирует риск протечек и потери давления в системе.

Основные характеристики устройства переходного УП-11:

Внутренняя резьба: М20×1,5
Внешняя резьба: М14×1,5
Материал изготовления: нержавеющая сталь AISI 304S
Рабочая среда: жидкость, пар, газ
Максимальное рабочее давление: до 40 МПа
Температура рабочей среды: от –40 до +350 °С
Температура окружающего воздуха при эксплуатации: от –40 до +85 °С
Присоединение к технологической линии: резьбовое соединение или сварка
Присоединение к преобразователю: резьбовое соединение М20×1,5 или фланцевый монтаж
Гарантия: 12 месяцев

Габаритные размеры устройства УП-11 обеспечивают его универсальность и удобство установки в ограниченных пространствах:

Длина (L): 39 мм
Длина резьбовой части (L1): 17 мм
Диаметр резьбы: М14×1,5
Внутренний диаметр (d): 5 мм

Устройство переходное УП-11 отличается высокой надежностью, устойчивостью к перепадам температур и давлений, а также совместимостью с большинством промышленных датчиков давления и манометров. Благодаря использованию современных материалов и точной обработки резьбовых соединений, обеспечивается долговечная и безопасная эксплуатация в самых сложных условиях.

УП-11 — оптимальное решение для модернизации и обслуживания промышленных систем, требующих перехода между различными типами резьбовых соединений без потери герметичности и эксплуатационных характеристик.
