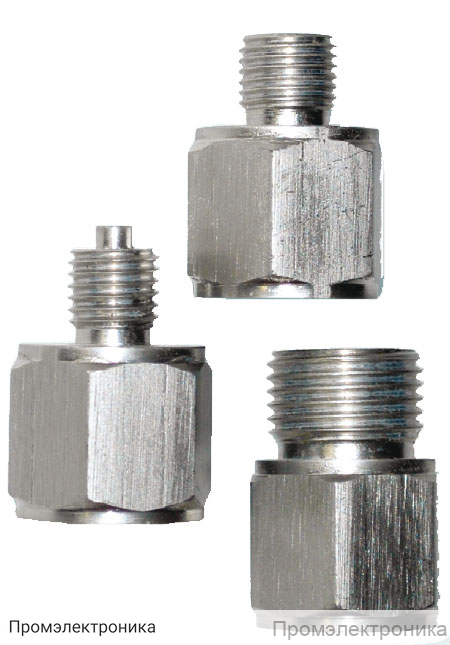

УП - устройство переходное для датчиков давления и манометров

Техническое описание устройства переходного УП для датчиков давления и манометров

Устройство переходное (УП) предназначено для обеспечения надежного и герметичного соединения датчиков давления, манометров и преобразователей с технологическими линиями, транспортирующими различные рабочие среды. Благодаря универсальной конструкции и высококачественным материалам, УП широко применяется в промышленности, энергетике, химической и нефтегазовой отраслях.

Основные функции устройства переходного УП:

• Обеспечение безопасного и герметичного подключения измерительных приборов к трубопроводам и резервуарам.
• Снижение риска протечек и аварийных ситуаций за счет прочной конструкции и устойчивости к высоким нагрузкам.
• Унификация монтажных работ благодаря наличию различных типоразмеров и вариантов присоединения.

Ключевые технические характеристики:

• Рабочая среда: жидкость, пар, газ.
• Максимальное рабочее давление: до 40 МПа.
• Диапазон температур рабочей среды: от –40 до +350 °С.
• Температура окружающего воздуха при эксплуатации: от –40 до +85 °С.
• Присоединение к технологической линии: резьбовое соединение или сварка.
• Присоединение к преобразователю: резьбовое соединение М20×1,5 или фланцевый монтаж.
• Материал изготовления: нержавеющая сталь AISI 304S, устойчивая к коррозии и агрессивным средам.

Варианты исполнения и габаритные размеры:

• Модели УП различаются по длине, диаметру и типу резьбы, что позволяет подобрать оптимальный вариант для конкретных условий эксплуатации.
• Доступны исполнения с метрической и дюймовой резьбой (например, G 1/2”, G 1/4”, М12×1,5, NPT1/2 и другие).
• Габаритные размеры варьируются в зависимости от модели, что обеспечивает совместимость с большинством промышленных датчиков и манометров.

Преимущества использования устройства переходного УП:

• Высокая надежность и долговечность за счет применения качественной нержавеющей стали.
• Широкий диапазон рабочих температур и давлений.
• Универсальность применения для различных типов датчиков и манометров.
• Простота монтажа и обслуживания.

Устройство переходное УП — это оптимальное решение для организации надежных соединений в системах контроля и измерения давления, обеспечивающее безопасность и стабильную работу оборудования в самых сложных условиях эксплуатации.
