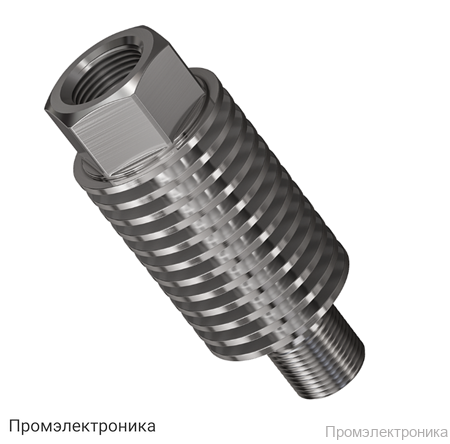

УО-100.40.2.1 - устройство охладительное, радиатор для пассивного охлаждения рабочей среды перед измерительным прибором

Техническое описание устройства охладительного УО-100.40.2.1

УО-100.40.2.1 — это высокоэффективный радиатор для пассивного охлаждения рабочей среды перед измерительными приборами. Данное устройство предназначено для защиты чувствительных элементов приборов от воздействия высоких температур и давления, что особенно актуально при эксплуатации в промышленных условиях с агрессивными средами и экстремальными параметрами процесса.

Корпус устройства выполнен из нержавеющей стали AISI 304 (аналог 08Х18Н10), что обеспечивает высокую коррозионную стойкость и долговечность эксплуатации даже в сложных условиях. Благодаря продуманной конструкции и использованию современных материалов, охладитель способен выдерживать рабочие температуры до +600 °С и давление до 20 МПа.

Ключевые характеристики УО-100.40.2.1:

Материал: нержавеющая сталь AISI 304 (08Х18Н10)
Максимальная рабочая температура: +600 °С
Максимальное рабочее давление: 20 МПа
Резьба к процессу: наружная G1/2
Резьба к преобразователю: внутренняя М20×1,5
Внутренний диаметр канала: 10 мм

Особенности конструкции:

Компактная длина устройства позволяет устанавливать его в условиях ограниченного пространства без ущерба для эффективности охлаждения.
Тонкие стенки и минимальное количество металла в нижней части снижают передачу тепла к верхним рёбрам, что увеличивает эффективность теплоотдачи.
Малая толщина рёбер позволяет разместить их большее количество на заданной длине, сохраняя оптимальное межрёберное расстояние для эффективного рассеивания тепла.
Увеличенный внутренний диаметр предотвращает преждевременное засорение канала, что особенно важно для промышленного применения.

Рекомендации по монтажу:

Для газовой среды прибор размещается выше точки отбора, чтобы избежать накопления конденсата.
Для жидкой среды прибор устанавливается ниже точки отбора, чтобы предотвратить скопление газов.
Уплотнительная прокладка подбирается в зависимости от характеристик рабочей среды и в комплект поставки не входит.

Комплектация:

Охладительное устройство УО-100.40.2.1 — 1 шт.
Паспорт изделия — 1 шт.

УО-100.40.2.1 — это надежное решение для обеспечения стабильной работы измерительных приборов в условиях высоких температур и давления, соответствующее требованиям современных промышленных стандартов.
