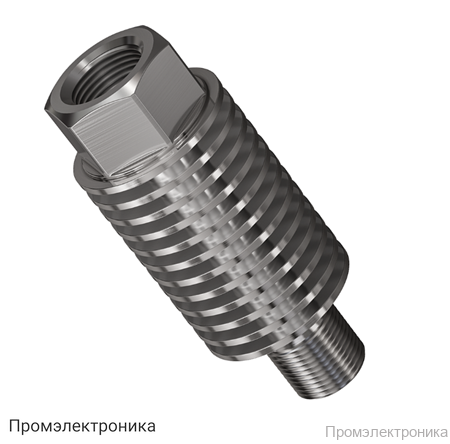

УО-100.40.2 - устройство охладительное, радиатор для пассивного охлаждения рабочей среды перед измерительным прибором

Техническое описание устройства охладительного УО-100.40.2

УО-100.40.2 — это высокоэффективное устройство охладительное (радиатор), предназначенное для пассивного охлаждения рабочей среды перед измерительными приборами. Применяется в промышленных системах, где требуется защита чувствительных элементов приборов от воздействия высоких температур и давления. Устройство обеспечивает надежную эксплуатацию измерительных систем в условиях экстремальных температур и давления, предотвращая перегрев и продлевая срок службы оборудования.

Основные характеристики:

Материал изготовления: нержавеющая сталь AISI 304 (аналог 08Х18Н10), обладающая высокой коррозионной стойкостью и долговечностью.
Максимальная рабочая температура: до +600 °С, что позволяет использовать устройство в самых жестких температурных режимах.
Максимальное рабочее давление: 20 МПа, что обеспечивает надежную работу при высоких нагрузках.
Внутренний диаметр канала: 10 мм — оптимальное значение для предотвращения засорения и обеспечения стабильного потока рабочей среды.
Резьба к процессу: наружная G1/2.
Резьба к преобразователю: внутренняя G1/2.

Особенности конструкции:

Компактная длина устройства позволяет устанавливать его в условиях ограниченного пространства, сохраняя при этом требуемый коэффициент теплового деления.
Тонкие стенки и минимальное количество металла в нижней части снижают передачу тепла на верхние рёбра, уменьшая нагрев чувствительных элементов.
Увеличенное количество рёбер за счет их малой толщины обеспечивает большую площадь теплоотдачи и эффективное рассеивание тепла.
Конструкция соответствует требованиям СП 77.13330.2016, что гарантирует безопасность и надежность эксплуатации в промышленных условиях.

Рекомендации по монтажу:

Для газовой среды прибор размещается выше точки отбора, чтобы избежать накопления конденсата.
Для жидкой среды прибор устанавливается ниже точки отбора, предотвращая скопление газов.
Уплотнительная прокладка подбирается в зависимости от характеристик рабочей среды и в комплект поставки не входит.

Комплектация:

Устройство охладительное УО-100.40.2 — 1 шт.
Паспорт изделия — 1 шт.

УО-100.40.2 — это надежное решение для защиты измерительных приборов от перегрева и воздействия высоких температур, обеспечивающее стабильную и безопасную работу технологических процессов.
