УО-100.40.1.2 - устройство охладительное, радиатор для пассивного охлаждения рабочей среды перед измерительным прибором

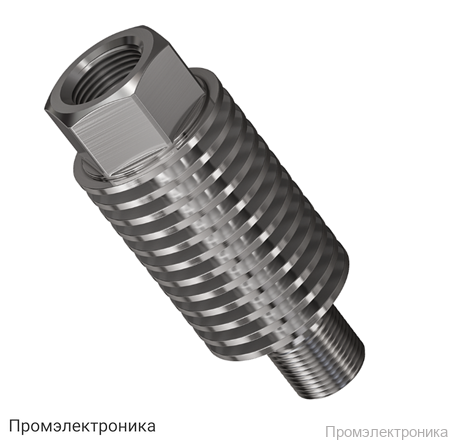

Техническое описание устройства охладительного УО-100.40.1.2

УО-100.40.1.2 — это высокоэффективное устройство охладительное (радиатор), предназначенное для пассивного охлаждения рабочей среды перед измерительными приборами. Применяется в системах, где требуется защита чувствительных элементов приборов от воздействия высоких температур и давления, а также для обеспечения корректной работы измерительных преобразователей в промышленных условиях.

Основные характеристики:

Материал изготовления: нержавеющая сталь AISI 304 (аналог 08Х18Н10), обладающая высокой коррозионной стойкостью и долговечностью.
Максимальная рабочая температура: до +600 °С, что позволяет использовать устройство в условиях экстремальных температурных нагрузок.
Максимальное рабочее давление: 20 МПа, обеспечивающее надежную эксплуатацию в системах с высоким давлением.
Резьба к процессу: наружная М20×1,5.
Резьба к преобразователю: внутренняя G1/2.
Внутренний диаметр канала: 10 мм, что предотвращает преждевременное засорение и соответствует промышленным стандартам.

Преимущества конструкции:

Компактная длина устройства позволяет устанавливать его в условиях ограниченного пространства без ущерба для эффективности охлаждения.
Тонкие стенки и минимальное количество металла в нижней части снижают передачу тепла на верхние рёбра, уменьшая нагрев чувствительных элементов.
Увеличенная площадь теплоотдачи за счет большого количества рёбер при сохранении оптимального межрёберного расстояния для эффективного рассеивания тепла.

Рекомендации по монтажу:

Для газовой среды прибор размещается выше точки отбора, чтобы избежать накопления конденсата.
Для жидкой среды прибор размещается ниже точки отбора, чтобы предотвратить скопление газов.
Уплотнительная прокладка подбирается в зависимости от характеристик рабочей среды и в комплект поставки не входит.

Комплектация:

Охладительное устройство УО-100.40.1.2 — 1 шт.
Паспорт изделия — 1 шт.

УО-100.40.1.2 — оптимальное решение для защиты измерительных приборов в сложных промышленных условиях, обеспечивающее надежность, долговечность и простоту монтажа.
