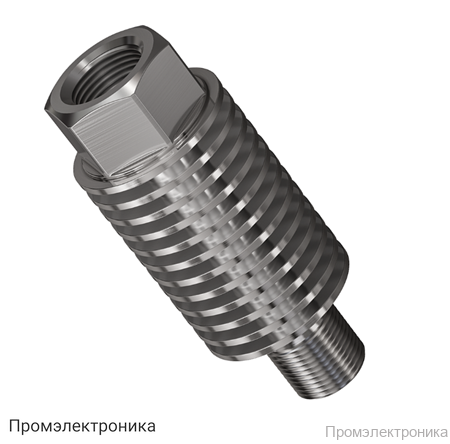

УО-100.40 - устройство охладительное, радиатор для пассивного охлаждения рабочей среды перед измерительным прибором

Техническое описание устройства охладительного УО-100.40

УО-100.40 — это высокоэффективное устройство охладительное, предназначенное для пассивного охлаждения рабочей среды перед измерительными приборами. Применяется в системах, где требуется защита чувствительных элементов приборов от воздействия высоких температур и давления. Устройство обеспечивает надежную эксплуатацию измерительных систем в различных отраслях промышленности, включая химическую, нефтегазовую, энергетическую и другие.

Основные характеристики УО-100.40:

Материал изготовления: нержавеющая сталь AISI 304 (аналог 08Х18Н10), обладающая высокой коррозионной стойкостью и долговечностью.
Максимальная рабочая температура: до +600 °С, что позволяет использовать устройство в условиях экстремальных температур.
Максимальное рабочее давление: 20 МПа, обеспечивающее надежную работу при высоких нагрузках.
Резьба к процессу: наружная М20×1,5.
Резьба к преобразователю: внутренняя М20×1,5.

Особенности конструкции:

Оптимальная длина устройства позволяет устанавливать его в условиях ограниченного пространства, сохраняя необходимый коэффициент теплового деления.
Тонкие стенки и минимальное количество металла в нижней части снижают передачу тепла на верхние рёбра, уменьшая нагрев чувствительных элементов.
Малая толщина рёбер увеличивает их количество на заданной длине, что способствует увеличению площади теплоотдачи и эффективному рассеиванию тепла.
Внутренний диаметр канала 10 мм соответствует промышленным стандартам и предотвращает преждевременное засорение устройства.

Рекомендации по монтажу:

Для газовой среды прибор размещается выше точки отбора, чтобы избежать накопления конденсата.
Для жидкой среды прибор устанавливается ниже точки отбора, предотвращая скопление газов.
Уплотнительная прокладка подбирается в зависимости от характеристик рабочей среды и в комплект поставки не входит.

Комплектация:

Устройство охладительное УО-100.40 — 1 шт.
Паспорт изделия — 1 шт.

УО-100.40 — это надежное решение для защиты измерительных приборов от перегрева и избыточного давления, обеспечивающее стабильную и безопасную работу технологических процессов.
