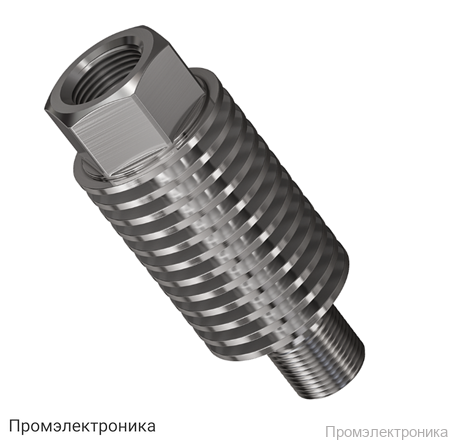

УО-100 - устройство охладительное, радиатор для пассивного охлаждения рабочей среды перед измерительным прибором

Техническое описание устройства охладительного УО-100

УО-100 — это высокоэффективное устройство охладительное (радиатор), предназначенное для пассивного охлаждения рабочей среды перед измерительными приборами. Применяется в системах, где требуется снизить температуру среды до безопасных значений для корректной работы датчиков и приборов контроля. Устройство широко используется в промышленности, энергетике, химической и нефтегазовой отраслях.

Основные характеристики УО-100:

• Материал изготовления: нержавеющая сталь AISI 304 (аналог 08Х18Н10), обеспечивающая высокую коррозионную стойкость и долговечность.
• Максимальная рабочая температура: до +600 °С.
• Максимальное рабочее давление: 20 МПа.
• Внутренний диаметр канала: 10 мм, что соответствует требованиям промышленного применения и предотвращает преждевременное засорение.

Особенности конструкции:

• Оптимальная длина устройства позволяет устанавливать его в условиях ограниченного пространства, сохраняя необходимый коэффициент теплового деления.
• Тонкие стенки и минимальное количество металла в нижней части снижают площадь нагрева и уменьшают передачу тепла на верхние рёбра.
• Малая толщина рёбер позволяет увеличить их количество на заданной длине, что существенно повышает площадь теплоотдачи и эффективность охлаждения.
• Сохраняется оптимальное межрёберное расстояние для эффективного рассеивания тепла.

Рекомендации по монтажу:

• Для газовой среды прибор размещается выше точки отбора, чтобы избежать накопления конденсата.
• Для жидкой среды прибор устанавливается ниже точки отбора, чтобы предотвратить скопление газов.
• Трубная проводка, заполненная паром, конфигурируется аналогично жидкостной.

Устройство комплектуется паспортом и поставляется без уплотнительной прокладки, которую необходимо подбирать в зависимости от характеристик рабочей среды. Уплотнение осуществляется по нижней части устройства с использованием посадочного места (бобышки).

УО-100 — это надежное решение для защиты измерительных приборов от перегрева, обеспечивающее стабильную и безопасную работу оборудования в самых сложных условиях эксплуатации.
