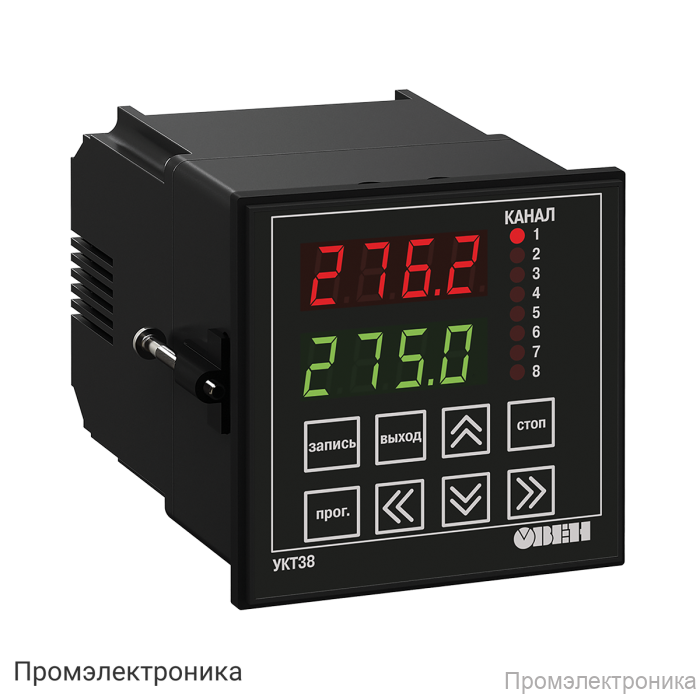

УКТ38-Щ4 - устройство контроля температуры 8-ми канальное с аварийной сигнализацией

Техническое описание устройства контроля температуры УКТ38-Щ4

УКТ38-Щ4 — это восьмиканальное устройство контроля температуры с функцией аварийной сигнализации, предназначенное для измерения температуры в промышленных и технологических процессах. Прибор обеспечивает надежный мониторинг состояния оборудования и своевременное оповещение о выходе параметров за допустимые пределы, что повышает безопасность и эффективность эксплуатации систем.

Корпус устройства выполнен в врезном исполнении для установки в щит, что обеспечивает удобство монтажа и интеграции в существующие системы автоматизации. Передняя панель имеет степень защиты IP54, что гарантирует защиту от пыли и брызг воды, а компактные габариты 96×96×145 мм позволяют экономить место в шкафу управления.

УКТ38-Щ4 поддерживает работу с различными типами датчиков температуры:

• Термосопротивления (ТСМ, ТСП, Pt100 и др.)
• Термопары (ТХК, ТХА, ТНН, ТЖК, ТПП и др.)
• Аналоговые токовые и напряженческие сигналы (4–20 мА, 0–20 мА, 0–5 мА, 0–1 В)

Диапазоны измерения зависят от типа подключаемого датчика и могут составлять от -90 до +1700 °С с разрешающей способностью до 0,1 °С для термосопротивлений и термопар, а также до 0,1 % для аналоговых сигналов.

Устройство оснащено двумя выходными реле для аварийной сигнализации, что позволяет реализовать автоматическое отключение оборудования или подачу сигнала оператору при возникновении нештатных ситуаций. Допустимый ток нагрузки на контакты реле составляет 4 А при 220 В (cos φ > 0,4), что обеспечивает совместимость с большинством промышленных исполнительных устройств.

Основные технические характеристики:

• Количество каналов измерения: 8
• Возможность регулирования: нет (только измерение)
• Интерфейс: отсутствует
• Время отклика по каналам: от 2,1 до 3,6 секунд в зависимости от типа сигнала
• Тип корпуса: щитовой Щ4
• Гарантия: 24 месяца

В комплект поставки входят:

• Прибор УКТ38-Щ4
• Комплект крепежных элементов
• Паспорт и руководство по эксплуатации

УКТ38-Щ4 — это надежное решение для многоканального контроля температуры с аварийной сигнализацией, предназначенное для использования в системах автоматизации, энергетике, машиностроении и других отраслях промышленности.
