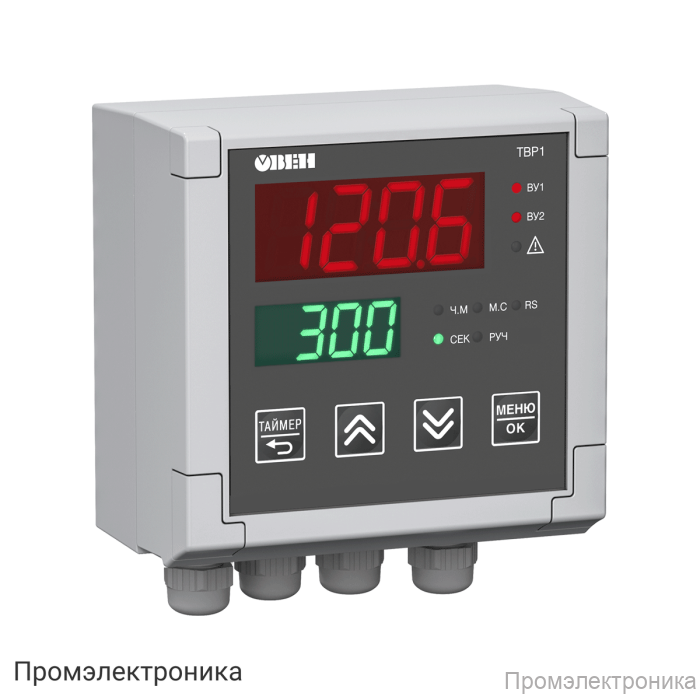

ТВР1 - терморегулятор с таймером

Техническое описание терморегулятора с таймером ТВР1

ТВР1 — это современный терморегулятор с таймером, предназначенный для точного контроля и управления температурными процессами в различных промышленных и бытовых системах. Прибор отличается высокой универсальностью, поддержкой широкого спектра датчиков и сигналов, а также наличием развитых коммуникационных интерфейсов для интеграции в автоматизированные системы управления.

Питание и энергопотребление:

• Работает от переменного напряжения ~90…264 В (номинальное 230 В, 50/60 Гц) или постоянного =21...120 В (номинальное 24 В).
• Потребляемая мощность — не более 10 Вт.
• Встроенный источник питания =24 В (максимальный ток 50 мА).

Коммуникационные возможности:

• Один порт RS-485 и один порт USB Type-C.
• Поддержка протоколов Modbus RTU и Modbus ASCII (режим Slave).

Конструктивные исполнения:

• Щитовые корпуса: 96×96×53 мм и 96×48×100 мм (степень защиты IP54).
• Настенное исполнение: 110×130×69 мм (IP66).
• DIN-реечное исполнение: 88×90×59 мм (IP20).
• Масса прибора — не более 0,4 кг.
• Средний срок службы — 12 лет.

Входы и поддерживаемые сигналы:

• Один аналоговый вход (AI) и один дискретный вход (DI).
• Время опроса входа — не более 1 с.
• Поддержка подключения термосопротивлений, термопар, токовых (4...20 мА, 0...5 мА, 0...20 мА) и напряженческих сигналов (-50...+50 мВ, 0...1 В), а также сухого контакта для кнопки «Пуск/Стоп».
• Предел относительной погрешности — 0,25 %.

Выходы и типы выходных устройств:

• Один дискретный выход (DO, выход Р) и один выход DO или AO на выбор.
• Типы выходов: токовый (4…20 мА), электромагнитное реле (8 А, 250 В), транзисторная оптопара n-p-n (400 мА, 60 В), симисторная оптопара (50 мА, 250 В), выход для управления твердотельным реле (4...6 В, 40 мА).

Поддерживаемые датчики:

• Термопреобразователи сопротивления (Pt, Cu, Ni) с диапазоном измерения от -200 до +850 °С и разрешением 0,1 °С.
• Термоэлектрические преобразователи (термопары типов L, J, N, K, S, R, B, A-1, A-2, A-3, T, E) с диапазоном измерения до +2500 °С и разрешением до 0,4 °С.
• Унифицированные токовые и напряженческие сигналы (0…5 мА, 0…20 мА, 4…20 мА, -50…+50 мВ, 0…1 В, 0…10 В).

Комплектация:

• Терморегулятор ТВР1
• Уплотнительная прокладка
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов
• Шаблон-трафарет для отверстий щитовых корпусов

ТВР1 — это надежное и функциональное решение для автоматизации температурных процессов, обеспечивающее высокую точность, гибкость настройки и простоту интеграции в современные системы управления.
