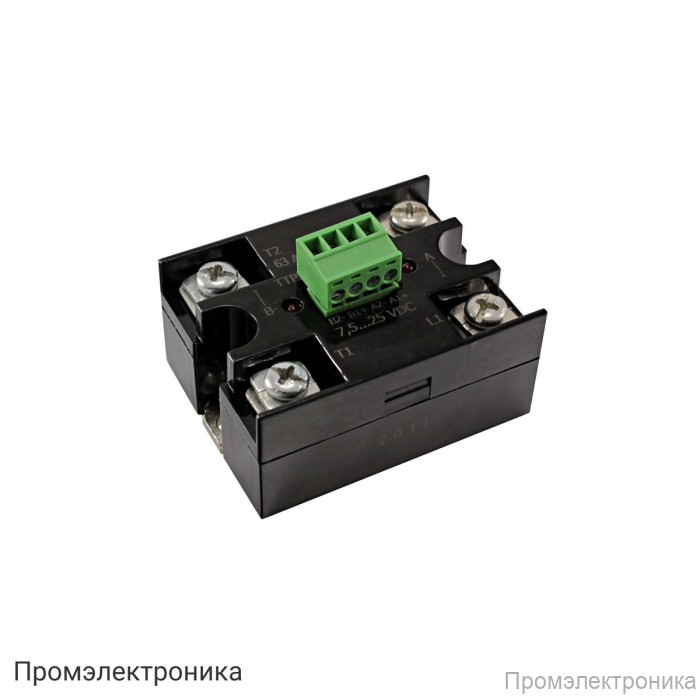

ТТР2-МА...-Л2Д - двухканальные твердотельные реле

Техническое описание двухканального твердотельного реле ТТР2-МА...-Л2Д

ТТР2-МА...-Л2Д — это современное двухканальное твердотельное реле, предназначенное для надежного и безопасного управления электрическими цепями переменного и постоянного тока. Благодаря использованию твердотельных компонентов, устройство обеспечивает высокую скорость переключения, долговечность и устойчивость к механическим воздействиям, что делает его отличным выбором для промышленной автоматизации, систем управления и других ответственных применений.

Основные преимущества:

• Высокая надежность и долговечность за счет отсутствия механических контактов
• Быстрое время срабатывания — включение и выключение происходит за 10 мс
• Минимальный уровень утечки тока на выходе в выключенном состоянии (не более ±1,0 мА)
• Компактное исполнение и удобство монтажа
• Широкий диапазон рабочих температур: от -40 до +85 °С

Технические характеристики:

• Коммутируемое напряжение (среднеквадратичное значение): от ~50 до ~420 В (рекомендуемый режим), до ~510 В (предельно-допустимый режим)
• Входное напряжение во включенном состоянии: от 10 до 25 В (рекомендуемый режим), от 7,5 до 25 В (максимально допустимый режим)
• Входное напряжение в выключенном состоянии: от 0 до 1,0 В (рекомендуемый режим), от -3,5 до 1,6 В (максимально допустимый режим)
• Входной ток: 5–8 мА при Uвх = 7,5 В; 22–28 мА при Uвх = 25 В
• Выходное остаточное напряжение: не более 1,5–1,6 В в зависимости от тока коммутации
• Напряжение запрета включения: не более 40 В
• Максимальное пиковое напряжение на выходе в выключенном состоянии: до ±800 В
• Рабочий диапазон температур: от -40 до +85 °С, предельно-допустимый — до +125 °С
• Напряжение питания: от 20 до 30 В (постоянного и переменного тока)

Область применения:

ТТР2-МА...-Л2Д широко используется в системах промышленной автоматизации, управления электроприводами, системах освещения, а также в оборудовании, требующем надежного и быстрого переключения электрических цепей без износа контактов. Благодаря высокой устойчивости к внешним воздействиям и широкому диапазону рабочих параметров, реле подходит для эксплуатации в сложных условиях.

Двухканальное твердотельное реле ТТР2-МА...-Л2Д — это оптимальное решение для задач, где требуется высокая надежность, безопасность и долговечность коммутационного оборудования.
