ТТР1-ПА...-Л1Д - твердотельные реле для коммутации индуктивной нагрузки

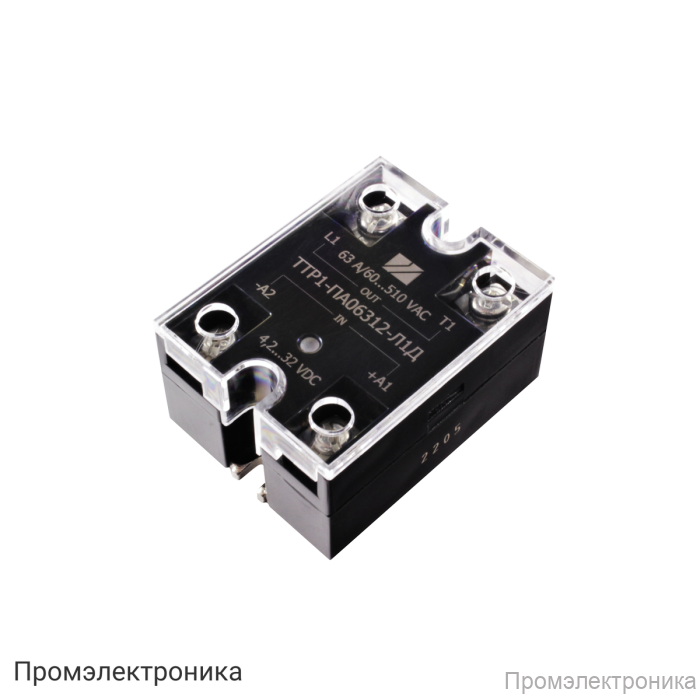

Техническое описание твердотельного реле ТТР1-ПА...-Л1Д

ТТР1-ПА...-Л1Д — это современное твердотельное реле, предназначенное для надежной коммутации индуктивных нагрузок в различных промышленных и бытовых системах автоматизации. Благодаря отсутствию механических контактов, реле обеспечивает высокую скорость срабатывания, долговечность и устойчивость к вибрациям и механическим воздействиям. Устройство отличается компактными размерами, простотой монтажа и эксплуатации, а также высокой степенью защиты от внешних воздействий.

Основные технические характеристики реле ТТР1-ПА...-Л1Д:

Ток утечки на выходе в выключенном состоянии: не более ±6,0 мА при входном напряжении 1,6 В и коммутируемом напряжении ±800 В.
Выходное остаточное напряжение: не более 1,5 В (при токе 25, 40, 80, 100, 125 А) и 1,6 В (при токе 63 А) при входном напряжении 4,2 В.
Входной ток: от 7 до 12 мА в диапазоне входных напряжений 4,2–32 В.
Время включения/выключения: не более 40/10 мс при входном напряжении 5 В, коммутируемом напряжении 60 В и нагрузке 100 Ом.

Рекомендуемые режимы эксплуатации:

Коммутируемое напряжение: от ~60 до ~420 В (среднеквадратичное значение).
Входное напряжение во включенном состоянии: от 5 до 25 В.
Входное напряжение в выключенном состоянии: от 0 до 1,0 В.
Рабочий диапазон температур: от -40 до +85 °С, что позволяет использовать реле в условиях экстремальных температур.

Предельно допустимые режимы эксплуатации:

Максимальное пиковое напряжение на выходе в выключенном состоянии: до ±800 В.
Коммутируемое напряжение: до ~510 В (среднеквадратичное значение).
Входное напряжение во включенном состоянии: от 4,2 до 32 В.
Входное напряжение в выключенном состоянии: от -3,5 до 1,6 В.
Температура перехода: от -40 до +125 °С.

Твердотельное реле ТТР1-ПА...-Л1Д идеально подходит для применения в системах управления электродвигателями, нагревательными элементами, освещением и другими устройствами с индуктивной нагрузкой. Высокая надежность, широкий диапазон рабочих температур и простота интеграции делают это реле оптимальным выбором для современных автоматизированных решений.
