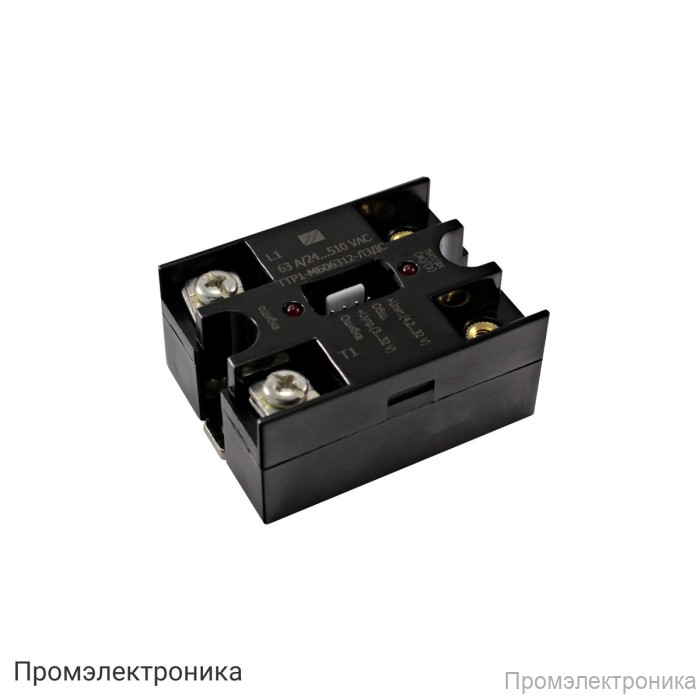

ТТР1-МБ...-Л3ДС - твердотельные реле с возможностью контроля функционирования реле и нагрузки

Техническое описание твердотельного реле ТТР1-МБ...-Л3ДС

ТТР1-МБ...-Л3ДС — это современное твердотельное реле, предназначенное для коммутации электрических цепей с возможностью контроля функционирования как самого реле, так и подключённой нагрузки. Данное устройство отличается высокой надёжностью, долговечностью и устойчивостью к внешним воздействиям, что делает его оптимальным выбором для применения в промышленной автоматике, системах управления и других ответственных областях.

Реле обеспечивает эффективное управление электрическими цепями без использования механических контактов, что исключает износ и повышает срок службы устройства. Благодаря наличию функции контроля состояния реле и нагрузки, обеспечивается дополнительная безопасность и возможность оперативного реагирования на нештатные ситуации.

Основные технические характеристики:

• Максимальное пиковое напряжение на выходе в выключенном состоянии: до ±800 В
• Коммутируемое напряжение (среднеквадратичное значение): от ~24 В до ~510 В (предельно допустимые режимы)
• Рекомендуемое коммутируемое напряжение: от ~50 В до ~420 В
• Входное напряжение во включенном состоянии: от 3 В до 32 В (предельно допустимые режимы), рекомендуемое — от 5 В до 25 В
• Входное напряжение в выключенном состоянии: от -3,5 В до 0,8 В
• Напряжение питания: от 4,2 В до 32 В
• Ток утечки на выходе в выключенном состоянии: не более ±3,0 мА
• Ток утечки на выходе «Ошибка» в закрытом состоянии: не более 100 мкА
• Остаточное напряжение на выходе: не более 1,5–1,6 В
• Время включения/выключения: не более 10 мс
• Ток потребления: не более 15 мА
• Рабочий диапазон температур: от -40°C до +85°C
• Температура перехода: от -40°C до +125°C

Реле ТТР1-МБ...-Л3ДС оснащено функцией контроля состояния выхода «Ошибка», что позволяет своевременно выявлять неисправности в цепи и предотвращать аварийные ситуации. Устройство рассчитано на работу в широком диапазоне температур и напряжений, что обеспечивает его универсальность и возможность интеграции в различные системы автоматизации.

Компактные размеры, отсутствие движущихся частей и высокая скорость срабатывания делают данное твердотельное реле отличным решением для современных промышленных задач, где требуется надёжность, безопасность и минимальное техническое обслуживание.
