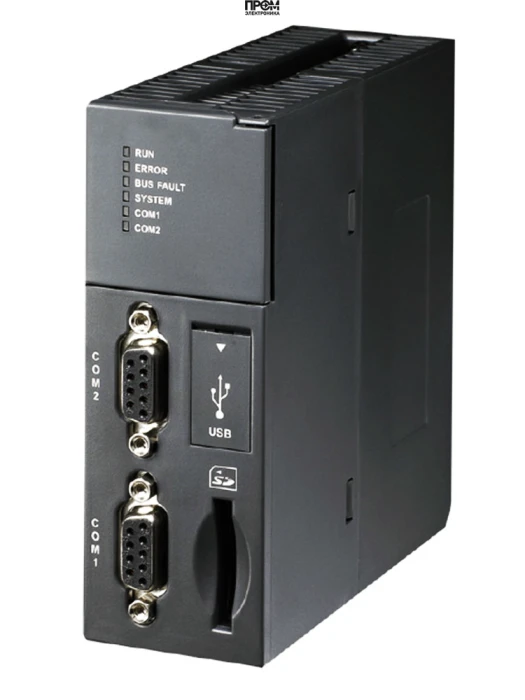

Процессорный модуль ПЛК Delta Electronics AHCPU531-RS2

Процессорный модуль AHCPU531-RS2 представляет собой высокопроизводительное ядро для построения систем управления на базе модульной платформы программируемых логических контроллеров (ПЛК) серии AH500 от Delta Electronics. Данный ЦПУ разработан для решения задач автоматизации средней и высокой степени сложности, требующих значительных вычислительных ресурсов, большого объема памяти и развитых коммуникационных возможностей. Модуль обеспечивает надежное и быстрое выполнение управляющих программ, что делает его ключевым элементом в системах управления технологическими процессами, станками и производственными линиями.

Ключевые функциональные особенности AHCPU531-RS2

• Высокая производительность: Оснащенный мощным 32-битным RISC-процессором, модуль обеспечивает минимальное время цикла сканирования и быструю обработку данных, что критически важно для динамичных систем управления.
• Расширенный объем памяти: Значительный объем памяти для пользовательской программы (до 256k шагов) и регистров данных позволяет реализовывать сложные алгоритмы управления и обрабатывать большие массивы информации.
• Интегрированные коммуникации: Наличие встроенных последовательных портов RS-232 и RS-485 обеспечивает легкую интеграцию с панелями оператора (HMI), частотными преобразователями, сервоприводами и другими устройствами по протоколу Modbus.
• Гибкость расширения: Модуль поддерживает подключение до 8 локальных модулей расширения ввода-вывода, аналоговых сигналов и специальных функций, что позволяет создавать гибкие и масштабируемые конфигурации системы управления.
• Поддержка стандарта IEC 61131-3: Программирование осуществляется в среде ISPSoft, которая поддерживает все стандартные языки, включая LD (лестничная диаграмма), SFC (последовательностные функциональные схемы) и ST (структурированный текст).
• Надежность в промышленных условиях: Конструкция модуля рассчитана на эксплуатацию в жестких промышленных условиях, обеспечивая стабильную работу при вибрациях, электромагнитных помехах и в широком диапазоне температур.

Подробные технические характеристики

Производительность и система команд

Центральный процессор AHCPU531-RS2 построен на базе 32-разрядной архитектуры, что гарантирует высокую скорость вычислений. Скорость выполнения базовых инструкций (LD) составляет всего 0.3 мкс, а инструкций приложения (MOV) — 0.54 мкс. Это позволяет эффективно управлять быстропротекающими процессами и реализовывать сложные алгоритмы, включая ПИД-регулирование и управление движением, с минимальной задержкой.

Память

Модуль обладает внушительным объемом энергонезависимой Flash-памяти для хранения пользовательской программы, достигающим 256 000 шагов. Для хранения переменных и промежуточных данных предусмотрены регистры различных типов:

• Регистры данных (D): 64 000 слов (16 бит).
• Внутренние реле (M): 32 768 бит.
• Таймеры (T): 4096 единиц (1 мс, 10 мс, 100 мс).
• Счетчики (C): 4096 единиц (16-битные и 32-битные).

Такой объем памяти достаточен для реализации комплексных проектов автоматизации, ведения архивов и логов непосредственно в контроллере.

Интерфейсы связи

Коммуникационные возможности являются сильной стороной модели AHCPU531-RS2. На борту модуля установлены:

• COM1: Изолированный порт RS-232 (разъем DB9). Поддерживает протоколы Modbus ASCII/RTU и свободный протокол (user-defined).
• COM2: Изолированный порт RS-485 (клеммный блок). Поддерживает протоколы Modbus ASCII/RTU и свободный протокол, позволяя подключать до 32 устройств в режиме "Master" или "Slave".

Наличие двух независимых портов позволяет одновременно осуществлять обмен данными с верхним уровнем (SCADA, HMI) и полевыми устройствами.

Возможности расширения системы

ЦПУ AHCPU531-RS2 является основой для построения модульной системы. Он позволяет напрямую подключать до 8 модулей расширения серии AH, включая:

• Модули дискретного ввода-вывода.
• Модули аналогового ввода-вывода.
• Температурные модули (для термопар и термосопротивлений).
• Специализированные модули (высокоскоростные счетчики, модули позиционирования).

Максимальное количество точек локального ввода-вывода, которое может обслуживать данный процессор, составляет 1024.

Программное обеспечение и среда разработки

Для создания, отладки и загрузки управляющих программ для AHCPU531-RS2 используется интегрированная среда разработки Delta ISPSoft. Это мощный и удобный инструмент, предоставляющий программисту широкие возможности для конфигурирования аппаратной части, написания кода на любом из языков стандарта IEC 61131-3 и онлайн-мониторинга работы контроллера.

Условия эксплуатации

• Напряжение питания: 24 В постоянного тока (-15% / +20%).
• Потребляемая мощность: 5 Вт.
• Диапазон рабочих температур: от 0°C до +55°C.
• Температура хранения: от -25°C до +70°C.
• Влажность: от 5% до 95% (без конденсации).
• Степень защиты корпуса: IP20.
