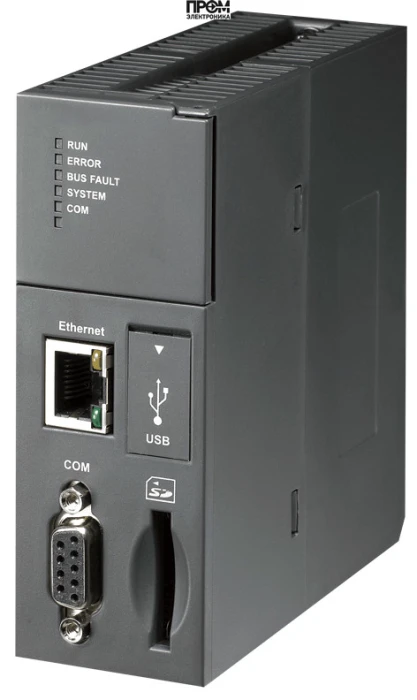

Центральный процессорный модуль (ЦПУ) Delta Electronics AHCPU521-EN

Представляем AHCPU521-EN — высокопроизводительный центральный процессорный модуль от Delta Electronics, разработанный как основной вычислительный узел для программируемых логических контроллеров (ПЛК) серии AH500. Этот модуль является ключевым элементом для построения современных, масштабируемых и надежных систем промышленной автоматизации, предназначенных для решения задач среднего и высокого уровня сложности. Модель AHCPU521-EN сочетает в себе впечатляющую вычислительную мощность, расширенные коммуникационные возможности и гибкость модульной архитектуры, что делает ее идеальным выбором для управления сложными технологическими процессами и оборудованием.

Высочайшая производительность и быстродействие

В основе модуля AHCPU521-EN лежит мощный процессор, обеспечивающий исключительно высокую скорость обработки данных. Скорость выполнения базовой логической инструкции (LD) составляет всего 20 наносекунд (0.02 мкс), что позволяет контроллеру мгновенно реагировать на изменения входных сигналов и с высокой точностью управлять исполнительными механизмами в режиме реального времени. Обширная память программ объемом 256 тысяч шагов (1 МБ) предоставляет достаточно пространства для реализации сложных алгоритмов управления, многоуровневых логических последовательностей и ресурсоемких вычислений. Большой объем регистров данных (64 тысячи слов) позволяет эффективно оперировать значительными массивами информации, что критически важно для систем сбора данных и управления производственными рецептурами.

Ключевые технические характеристики AHCPU521-EN:

• Скорость выполнения инструкции LD: 0.02 мкс (20 нс)
• Объем памяти программ: 256k шагов (1 МБ)
• Объем регистров данных: 64k слов (D) + 64k слов (L)
• Максимальное количество точек локального ввода-вывода: 4,352
• Максимальное количество точек удаленного ввода-вывода: 128,000
• Встроенные коммуникационные порты: 1x Ethernet, 1x RS-232/422/485, 1x USB
• Слот для карты памяти: Да, поддержка SD/SDHC карт объемом до 32 ГБ
• Функция "горячей замены": Поддерживается для модулей расширения
• Среда программирования: ISPSoft версии 3.0 и выше

Расширенные коммуникационные возможности и интеграция

Процессорный модуль AHCPU521-EN оснащен полным набором современных интерфейсов для легкой интеграции в любую промышленную сеть. Встроенный порт Ethernet поддерживает наиболее востребованные протоколы, включая EtherNet/IP и Modbus TCP, что обеспечивает бесшовное взаимодействие с HMI-панелями, SCADA-системами, частотными преобразователями и другим сетевым оборудованием. Универсальный последовательный порт RS-232/422/485 с поддержкой Modbus ASCII/RTU позволяет подключать широкий спектр периферийных устройств. Наличие USB-порта значительно упрощает процесс программирования, отладки и обслуживания контроллера, а слот для SD-карты позволяет осуществлять резервное копирование программы и конфигурации, а также вести архив данных (data logging) без использования дополнительного оборудования.

Гибкость, масштабируемость и надежность

Модульная конструкция ПЛК серии AH500, ядром которой является ЦПУ AHCPU521-EN, предоставляет непревзойденную гибкость при проектировании системы. Модуль способен обслуживать до 4,352 точек локального ввода-вывода и до 128,000 точек через удаленные стойки расширения, что позволяет создавать как компактные, так и крупномасштабные распределенные системы управления. Важнейшим преимуществом является поддержка функции "горячей замены" модулей расширения. Эта возможность позволяет производить замену или добавление модулей ввода-вывода без остановки работы центрального процессора и всего технологического процесса, что кардинально сокращает время простоя оборудования и повышает общую надежность системы. Программирование осуществляется в единой среде разработки ISPSoft, поддерживающей все языки стандарта IEC 61131-3 (LD, FBD, SFC, IL, ST), что дает инженерам свободу выбора наиболее удобного инструмента для решения конкретной задачи.
