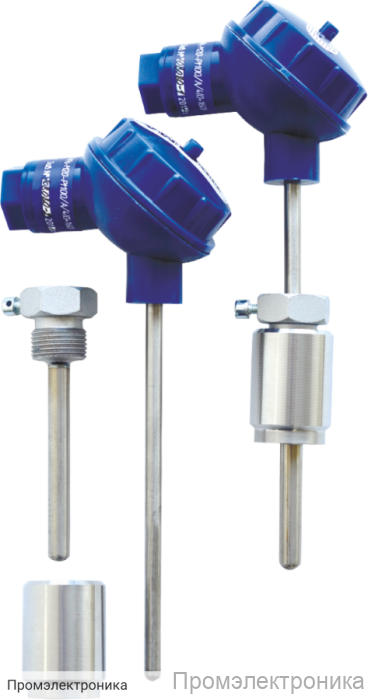

ТСП-К - комплект термометров для теплосчетчиков

Техническое описание комплекта термометров ТСП-К для теплосчетчиков

ТСП-К — это комплект высокоточных платиновых термометров сопротивления, предназначенных для измерения температуры в системах учета тепловой энергии. Данные датчики широко применяются в составе теплосчетчиков, обеспечивая надежный и стабильный контроль температурных параметров в различных технологических процессах.

В основе комплекта лежат чувствительные элементы типа Pt (платина) с номинальными статическими характеристиками Pt 100, Pt 500, Pt 1000. Благодаря высокой точности и стабильности показаний, ТСП-К соответствует строгим требованиям ГОСТ 6651-2009 и может использоваться в ответственных промышленных и коммунальных объектах.

Основные технические характеристики:

Тип чувствительного элемента: платиновый (Pt)
Выходной сигнал: сопротивление 50, 100, 1000 Ом
Температурный коэффициент α: 0,00385 °С^-1
Класс допуска: А (F0.15) или В (F0.3) по ГОСТ 6651-2009
Погрешность измерения: ± (0,15 + 0,002|t|) °С для F0.15, ± (0,3 + 0,005|t|) °С для F0.3
Предел допускаемой относительной погрешности измерения разности температур Δt: ± (0,5 + 3Δtmin/Δt)
Рабочий диапазон измеряемых температур: от -50 до +150 °С (от 0 до +160 °С для отдельных моделей)
Минимальная измеряемая разность температур: 3 °С
Электрическое сопротивление изоляции: не менее 100 МОм при 25±10 °С и влажности 45-80%
Ток утечки: не более 5 мА
Время термической реакции: не более 60 секунд
Схема соединения: 2-х или 4-х проводная
Степень защиты: IP65 или IP54
Рабочее давление: до 1,6 МПа
Средний срок службы: не менее 10 лет
Длина монтажной части: 60, 70, 80, 100, 120, 160, 250 мм
Масса: не более 0,6 кг
Условия эксплуатации: температура окружающего воздуха от -50 до +70 °С, относительная влажность до 80% при 35 °С
Межповерочный интервал: 4 года
Присоединение к процессу: со штуцером (М20х1,5 или G1/2")
Конструктивное исполнение: датчики с кабельным выводом
Взрывозащита: общепромышленное исполнение

Комплект ТСП-К отличается высокой надежностью, долговечностью и простотой монтажа. Благодаря широкому диапазону рабочих температур и высокой степени защиты, термометры подходят для эксплуатации в различных климатических условиях и на объектах с повышенными требованиями к безопасности и точности измерений.
