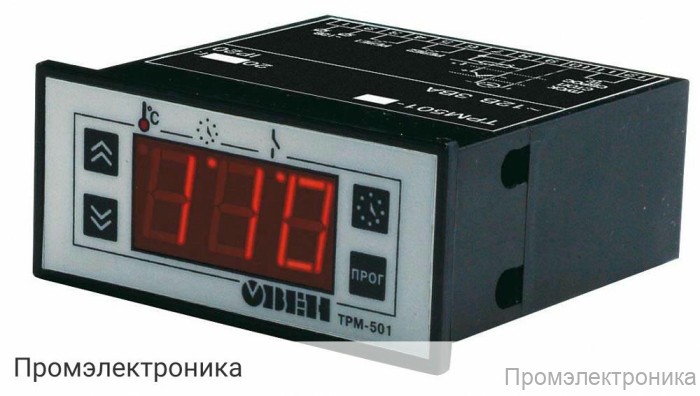

ТРМ501-Д - реле-регулятор с таймером

ТРМ501-Д — реле-регулятор с таймером

ТРМ501-Д — это современное реле-регулятор с таймером, предназначенное для автоматизации технологических процессов, требующих точного контроля температуры и времени. Устройство обеспечивает надежное управление и защиту оборудования, а также отличается высокой точностью измерений и широкими возможностями настройки.

Питание и энергопотребление:

• Работает от источника питания 12 В постоянного или переменного тока.
• Допустимое отклонение напряжения питания составляет -10...+10%.
• Максимально допустимый ток источника питания — 250 мА.

Входы и поддерживаемые датчики:

• Поддержка различных типов датчиков: ТСМ 50М/100М, ТСП 50П/100П, ТХК(L), ТХА(K), ТНН(N), ТЖК(J).
• Диапазон измерения температуры: от -99 до +999 °С в зависимости от типа датчика.
• Разрешающая способность измерения — 1 °С.
• Возможность работы с унифицированными сигналами тока (0...5 мА, 0...20 мА, 4...20 мА) и напряжения (0...50 мВ, 0...100 мВ).
• Входное сопротивление для сигнала тока — 10 Ом ±0,5%, для сигнала напряжения — не менее 100 кОм.
• Время опроса входных каналов — не более 1 секунды.
• Погрешность измерения входной величины — не более ±0,5% (без учета погрешности датчика).

Управляющие входы:

• Низкий уровень на входе "ПУСК/СТОП" — 0...0,8 В.
• Высокий уровень на входе "ПУСК/СТОП" — 2,4...30 В.
• Выходное сопротивление устройства внешнего управления таймером — не более 1 кОм.

Выходы:

• Два встроенных электромагнитных реле.
• Максимальный коммутируемый ток — 8 А при напряжении 220 В, 50 Гц и cos φ 0,4.

Таймер:

• Время работы таймера: 0...99,9 секунд.
• Дискретность времени — 0,1 секунды.

Корпус и защита:

• Щитовой корпус типа Щ3.
• Габаритные размеры: 74x32x70 мм.
• Степень защиты корпуса — IP54.

ТРМ501-Д — это надежное решение для автоматизации и контроля технологических процессов, обеспечивающее высокую точность, гибкость настройки и долговечность эксплуатации. Устройство подходит для использования в различных промышленных и лабораторных системах, где требуется точное управление температурой и временем.
