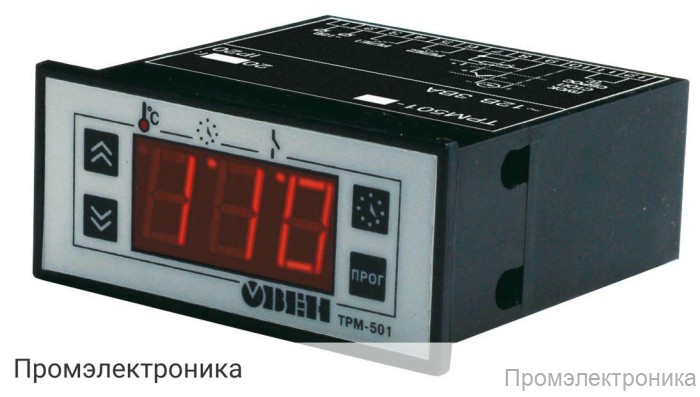

ТРМ501 - реле-регулятор с таймером

Техническое описание реле-регулятора с таймером ТРМ501

ТРМ501 — это современный реле-регулятор с таймером, предназначенный для автоматизации технологических процессов, требующих контроля температуры и времени. Прибор отличается универсальностью, надежностью и простотой в эксплуатации, что делает его отличным выбором для промышленных и лабораторных применений.

Корпус устройства выполнен во врезном исполнении для монтажа в щит, что обеспечивает удобство установки и экономию пространства. Габаритные размеры составляют 74x32x70 мм, степень защиты корпуса — IP54, что гарантирует защиту от пыли и брызг воды.

ТРМ501 поддерживает работу с различными типами датчиков температуры и сигналов:

• ТСМ 50М/100М: диапазон измерения от -50 до +200 °С
• ТСП 50П/100П: диапазон от -99 до +650 °С
• ТХК(L): диапазон от -99 до +750 °С
• ТХА(K), ТНН(N): диапазон от -99 до +999 °С
• ТЖК(J): диапазон от -99 до +900 °С
• Сигналы тока: 0...5 мА, 0...20 мА, 4...20 мА
• Сигналы напряжения: 0...50 мВ, 0...100 мВ

Разрешающая способность измерения составляет 1 °С для температурных датчиков и 0,1 % для токовых и напряженческих сигналов. Время опроса входных каналов не превышает 1 секунды, а предел допустимой основной приведенной погрешности измерения — ±0,5 %.

Питание устройства осуществляется от источника постоянного или переменного тока с напряжением 12 В и допустимым отклонением -10...+10 %. Максимальный потребляемый ток — 250 мА.

ТРМ501 оснащён двумя встроенными электромагнитными реле с максимальным коммутируемым током 8 А при напряжении 220 В 50 Гц (cos φ 0,4), что позволяет управлять различными исполнительными механизмами.

Таймер прибора поддерживает различные режимы работы:

• Диапазон времени: 0...999 минут, 0...999 секунд, 0...99,9 секунд
• Дискретность установки времени: 1 минута, 1 секунда, 0,1 секунда

Устройство не имеет интерфейса для внешней связи, что упрощает его эксплуатацию и настройку. Регулирование осуществляется по двухпозиционному принципу, что обеспечивает простоту и надежность работы в большинстве стандартных задач.

Комплектация ТРМ501 включает:

• Прибор ОВЕН ТРМ501
• Трансформатор ТПК/121/К40
• Комплект крепежных элементов
• Паспорт и руководство по эксплуатации
• Гарантийный талон

ТРМ501 — это надежное решение для автоматизации процессов, требующих точного контроля температуры и времени, с простым управлением и высокой степенью защиты.
