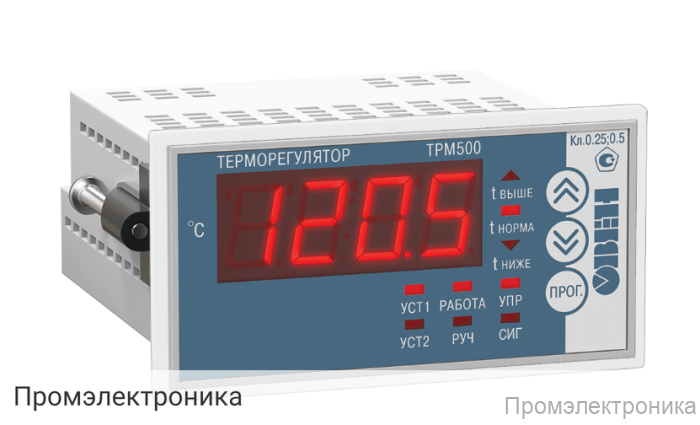

ТРМ500-Щ2.5А - терморегулятор

Техническое описание терморегулятора ТРМ500-Щ2.5А

ТРМ500-Щ2.5А — это современный электронный терморегулятор, предназначенный для точного контроля и управления температурными процессами в различных промышленных и бытовых системах. Устройство отличается высокой надежностью, универсальностью и простотой эксплуатации, что делает его оптимальным выбором для автоматизации технологических процессов, требующих поддержания заданных температурных режимов.

Терморегулятор поддерживает широкий диапазон питающего напряжения от 96 до 264 В переменного тока, что обеспечивает его стабильную работу в различных условиях электросети. Потребляемая мощность устройства не превышает 5 Вт, что способствует экономии электроэнергии.

ТРМ500-Щ2.5А совместим с различными типами датчиков:

• Термосопротивления (ТС): 50/100/500/1000 (М, Сu, П, Pt), 53М
• Термопары (ТП): L, J, N, K, T, S, R, B, A-1, A-2, A-3

Основная приведенная погрешность измерения составляет:

• Для ТС — 0,25 %
• Для ТП — 0,5 %

Время опроса входа минимально и составляет:

• Для ТС: 0,3 сек (3-проводная схема), 0,2 сек (2- и 4-проводная схема)
• Для ТП: 0,2 сек

Схема подключения термосопротивлений может быть 2-, 3- или 4-проводной, что обеспечивает гибкость монтажа. Для термопар предусмотрена встроенная компенсация холодных концов, что повышает точность измерений.

ТРМ500-Щ2.5А оснащён тремя выходами:

• Выход 1: электромагнитное реле до 5 А/250 В (cos(φ)=1) или 3 А/30 В
• Выход 2: электромеханическое реле 3 А
• Выход 3: логический выход для управления ТТР (низкий уровень — 0 В, высокий — 4…5,5 В, ток 25…40 мА)

Корпус устройства выполнен в типоразмере 96×48×100 мм (тип Щ2), что облегчает его установку в стандартные шкафы и панели. Для удобства пользователя предусмотрен один дисплей для индикации текущих параметров и состояния устройства.

ТРМ500-Щ2.5А рассчитан на эксплуатацию в широком диапазоне температур окружающей среды от -20 до +50 °С и относительной влажности 30…80 % при температуре +35 °С. Гарантийный срок обслуживания составляет 2 года.

Данный терморегулятор идеально подходит для автоматизации систем отопления, вентиляции, технологических линий и других объектов, где требуется надежный и точный контроль температуры.
