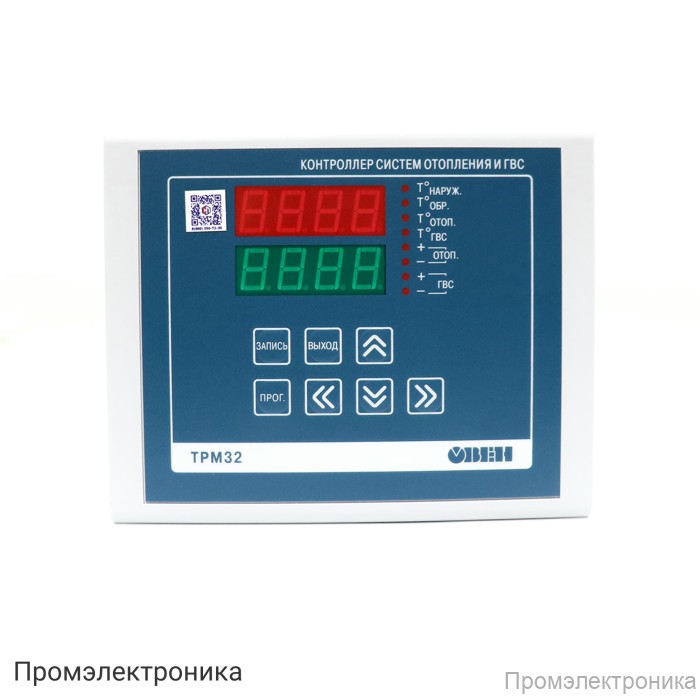

ТРМ32-Щ7.ТС - контроллер для одного контура отопления и ГВС под 50 и 100-Омные термосопротивления

Техническое описание контроллера ТРМ32-Щ7.ТС

ТРМ32-Щ7.ТС — это современный контроллер, предназначенный для управления одним контуром отопления и системой горячего водоснабжения (ГВС). Устройство поддерживает работу с термосопротивлениями 50 и 100 Ом, что обеспечивает высокую точность измерения температуры и надежность эксплуатации в различных условиях. Контроллер оптимально подходит для автоматизации отопительных систем в жилых, коммерческих и промышленных объектах.

Благодаря наличию четырех аналоговых входов, ТРМ32-Щ7.ТС способен одновременно контролировать несколько температурных датчиков, что позволяет реализовать гибкие схемы управления отоплением и ГВС. Поддержка различных типов датчиков (50М, 100М, 50П, 100П, Pt100) расширяет возможности интеграции устройства в существующие системы.

Для передачи данных и интеграции в системы диспетчеризации предусмотрен интерфейс RS-485 с поддержкой протоколов Modbus RTU/ASCII и ОВЕН. Это обеспечивает совместимость с широким спектром оборудования и программного обеспечения для автоматизации.

Контроллер выполнен в корпусе типа Щ7 с габаритными размерами 144×169×50,5 мм. Лицевая панель имеет степень защиты IP54, что гарантирует защиту от пыли и брызг, а корпус — IP00. Устройство рассчитано на питание от сети переменного тока с диапазоном напряжения ~90…242 В (номинальное напряжение 230 В) и потребляет не более 6 ВА.

Основные характеристики:

• Питание: ~90…242 В, номинальное напряжение 230 В
• Потребляемая мощность: не более 6 ВА
• Гальваническая развязка: есть
• Интерфейс связи: RS-485
• Протоколы: Modbus RTU/ASCII, ОВЕН
• Скорость передачи данных: 9600–115200 бит/сек
• Количество аналоговых входов: 4
• Типы поддерживаемых датчиков: 50М, 100М, 50П, 100П, Pt100
• Разрешающая способность: 0,1 °С
• Погрешность контроля температуры: ±0,5 %
• Количество дискретных релейных выходов: 4
• Тип выходных устройств: релейные, нормально-разомкнутые контакты
• Индивидуальная гальваническая развязка выходов
• Допустимый ток нагрузки: до 4 А при 230 В, 50 Гц
• Механический ресурс реле: не менее 10 000 000 циклов
• Электрический ресурс реле: не менее 15 000 циклов

Контроллер ТРМ32-Щ7.ТС обеспечивает надежное и эффективное управление отопительными системами, позволяя автоматизировать процессы поддержания температуры и повысить энергоэффективность объекта. Благодаря широким возможностям интеграции и высокой точности измерений, устройство является отличным выбором для современных систем автоматизации отопления и ГВС.
