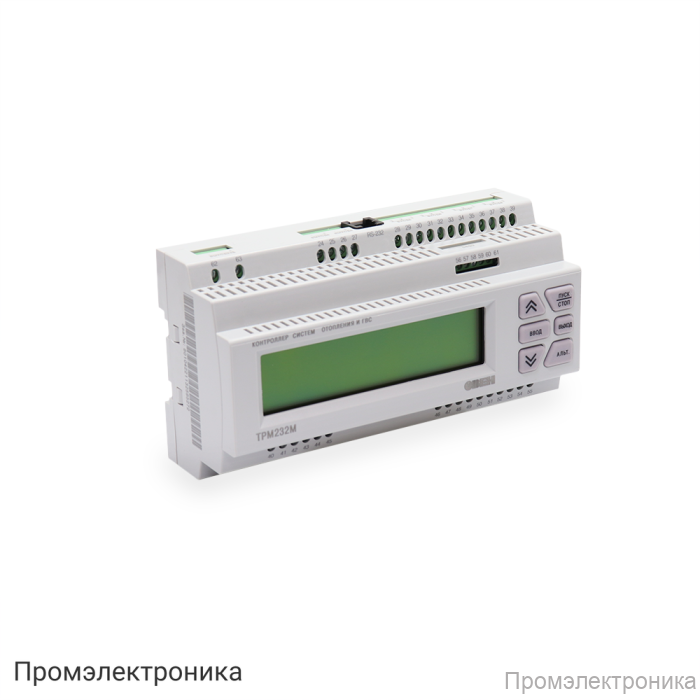

ТРМ232М - контроллер для одно- и двухконтурных систем отопления и ГВС

Техническое описание контроллера ТРМ232М

ТРМ232М — это современный контроллер, предназначенный для управления одно- и двухконтурными системами отопления и горячего водоснабжения (ГВС). Устройство обеспечивает высокую точность измерения, широкий диапазон поддерживаемых датчиков и гибкие возможности интеграции в автоматизированные системы управления.

Питание и конструкция

• Работает от переменного тока 90...264 В (47...63 Гц) или постоянного тока 150...300 В.
• Потребляемая мощность: не более 18 ВА (AC) или 12 Вт (DC).
• Встроенный вторичный источник питания: 24±3 В, ток нагрузки до 180 мА.
• Корпус для монтажа на DIN-рейку шириной 35 мм.
• Габариты: 157×86×58 мм, масса — не более 0,5 кг.
• Степень защиты корпуса (лицевая панель): IP20.
• Рабочая температура: от -10 до +55 °С.

Интерфейсы и коммуникации

• Два интерфейса связи: RS-485 и RS-232.
• Поддержка протоколов ОВЕН, Modbus ASCII, Modbus RTU.
• Скорость передачи данных: RS-485 — 2400...115200 бит/с, RS-232 — 115200 бит/с.
• Гальваническая развязка интерфейсов: RS-485 — 1780 В, RS-232 — 300 В.
• Программирование через ПО «Конфигуратор ТРМ232М» или с лицевой панели.
• Обновление встроенного ПО через интерфейс DBGU.

Входы и выходы

• 8 аналоговых входов для подключения термосопротивлений (ТСМ, ТСП, ТСН), термопар (ТХК, ТХА), а также датчиков с унифицированными сигналами тока, напряжения и сопротивления.
• 8 дискретных входов для датчиков типа «сухой контакт» и коммутационных устройств.
• 6 собственных выходов: 2 дискретных (электромагнитные реле), 4 — по заказу (дискретные или аналоговые: 0...10 В, 4...20 мА).
• Возможность расширения до 8 дополнительных дискретных выходов при подключении модуля МР1.
• Гальваническая развязка всех входов и выходов, электрическая прочность изоляции — 1780 В.

Человеко-машинный интерфейс и дополнительные функции

• Текстовый монохромный ЖК-дисплей с подсветкой (2×16 символов).
• 6 кнопок управления на лицевой панели.
• Встроенные часы реального времени с автономным питанием.
• Встроенный источник звукового сигнала.

Комплектация

• Контроллер ОВЕН ТРМ232М
• Руководство по эксплуатации
• Гарантийный талон

ТРМ232М — это надежное решение для автоматизации и диспетчеризации систем отопления и ГВС, обеспечивающее гибкость настройки, высокую точность и удобство эксплуатации.
