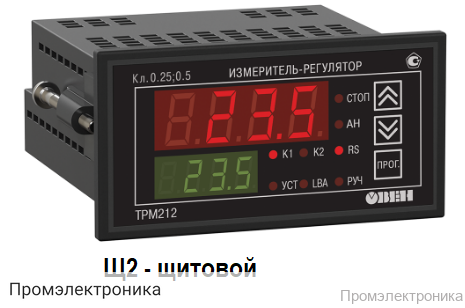

ТРМ212-Щ2.УР - измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485

Техническое описание ТРМ212-Щ2.УР

ТРМ212-Щ2.УР — это современный измеритель и ПИД-регулятор, предназначенный для автоматизации управления задвижками и трехходовыми клапанами в различных технологических процессах. Устройство оснащено интерфейсом RS-485 с поддержкой протокола ОВЕН, что обеспечивает интеграцию в системы диспетчеризации и удаленного управления.

Питание прибора осуществляется от сети переменного тока с широким диапазоном напряжения 90…245 В и частотой 47...63 Гц, что позволяет использовать его в различных промышленных условиях. Корпус выполнен в щитовом исполнении Щ2 с габаритами 96х48х100 мм и степенью защиты IP54 со стороны передней панели, что гарантирует надежную работу даже в сложных условиях эксплуатации.

Основные характеристики:

Два универсальных входа: первый — измерительный, второй — измерительный (в том числе для датчика положения) или дополнительный (дистанционный пуск/остановка регулирования).
Время опроса входа — не более 1 секунды.
Высокая точность измерения: предел допустимой основной погрешности при использовании термопреобразователя сопротивления — ±0,5 % или ±0,25 %.
Поддержка широкого спектра датчиков: термопары (ТВР, ТПР, ТЖК, ТХА, ТХК, ТНН, ТПП, ТМК), термопреобразователи сопротивления (ТСП, ТСМ), а также аналоговые сигналы (ток 0…5 мА, 0…20 мА, 4…20 мА, напряжение –50…+50 мВ, 0…1 В).
Возможность подключения датчиков положения задвижки: резистивных до 2 кОм и токовых 0...20 мА.
Два выходных устройства: цифроаналоговый преобразователь (0…10 В) и электромагнитное реле (1 А при 220 В, 50...60 Гц или 30 В постоянного тока).
Интерфейс связи RS-485 с поддержкой скоростей передачи данных от 2,4 до 115,2 кбит/с, используется экранированная витая пара.

Условия эксплуатации:

Температура окружающего воздуха: +1…+50 °C
Атмосферное давление: 84...106,7 кПа
Относительная влажность воздуха (при 35 °C): 30...80 %

ТРМ212-Щ2.УР — это надежное решение для автоматизации и точного управления исполнительными механизмами в системах отопления, вентиляции, водоснабжения и других технологических процессах, требующих высокой точности и гибкости настройки.
