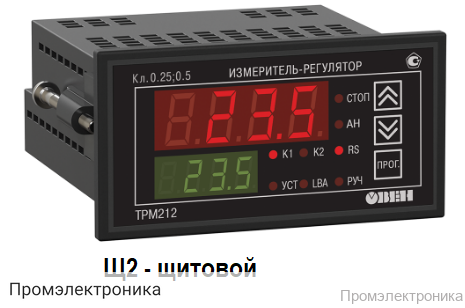

ТРМ212-Щ2.РР - измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485

Техническое описание ТРМ212-Щ2.РР

ТРМ212-Щ2.РР — это современный измеритель и ПИД-регулятор, предназначенный для автоматизации управления задвижками и трехходовыми клапанами в различных технологических процессах. Устройство оснащено интерфейсом RS-485 с поддержкой протокола ОВЕН, что обеспечивает интеграцию в системы промышленной автоматизации и удалённый мониторинг параметров.

Данный прибор отличается высокой универсальностью и точностью измерений, а также широким спектром поддерживаемых датчиков и сигналов. Благодаря наличию двух универсальных входов, один из которых может использоваться как измерительный или для подключения датчика положения, а второй — как дополнительный для дистанционного пуска/остановки регулирования, ТРМ212-Щ2.РР подходит для решения сложных задач автоматизации.

Основные технические характеристики:

• Питание: напряжение 90…245 В переменного тока, частота 47...63 Гц.
• Входы: 2 универсальных входа (измерительный, датчик положения, дистанционный пуск/остановка).
• Время опроса входа: не более 1 секунды.
• Входное сопротивление: для тока — 100 Ом ±0,1% (с внешним резистором), для напряжения — не менее 100 кОм.
• Погрешность измерения: при использовании термопреобразователя сопротивления — ±0,5% или ±0,25%.
• Выходы: 2 выходных устройства, электромагнитные реле (1 А при 220 В, 50...60 Гц или 30 В постоянного тока).
• Интерфейс связи: RS-485, скорость передачи данных от 2,4 до 115,2 кбит/с, экранированная витая пара.
• Корпус: щитовой тип Щ2, габариты 96х48х100 мм, степень защиты IP54 (со стороны передней панели).

Поддерживаемые типы датчиков и сигналов:

• Термопреобразователи сопротивления (Pt100, ТСП, ТСМ и др.) с диапазоном измерений от –200 до +750 °С.
• Термопары различных типов (ТВР, ТПР, ТЖК, ТХА, ТХК, ТНН, ТПП, ТМК) с диапазоном измерений до +2500 °С.
• Аналоговые сигналы: токовые (0…5 мА, 0…20 мА, 4…20 мА), напряжение (–50…+50 мВ, 0…1 В).
• Датчики положения задвижки: резистивные до 2 кОм, токовые 0...20 мА.

Условия эксплуатации:

• Температура окружающего воздуха: +1…+50 °C.
• Атмосферное давление: 84...106,7 кПа.
• Относительная влажность воздуха (при 35 °C): 30...80 %.

ТРМ212-Щ2.РР — это надежное решение для автоматизации и точного управления исполнительными механизмами в промышленности, обеспечивающее гибкость настройки и высокую точность работы.
