ТРМ212 - измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485

Техническое описание ТРМ212

ТРМ212 — это современный измеритель и ПИД-регулятор, предназначенный для управления задвижками и трехходовыми клапанами. Устройство оснащено интерфейсом RS-485 (протокол ОВЕН), что обеспечивает интеграцию в автоматизированные системы управления и удалённый мониторинг параметров.

ТРМ212 поддерживает широкий спектр промышленных задач благодаря универсальным входам и выходам, а также гибким настройкам. Прибор может использоваться для работы с различными типами датчиков температуры и сигналов, что делает его универсальным решением для автоматизации технологических процессов.

Основные характеристики:

• Питание: 90…245 В переменного тока, частота 47...63 Гц.
• Входы:
  • 2 универсальных входа: первый — измерительный, второй — измерительный (в том числе для датчика положения) или дополнительный (дистанционный пуск/остановка регулирования).
  • Время опроса входа — не более 1 секунды.
  • Входное сопротивление: для тока — 100 Ом ±0,1% (с внешним резистором), для напряжения — не менее 100 кОм.
  • Предел допустимой основной погрешности измерения — ±0,5% или ±0,25% (при использовании термопреобразователя сопротивления).
• Выходы: 2 выходных устройства с возможностью выбора типа:
  • Электромагнитное реле
  • Транзисторная оптопара
  • Симисторная оптопара
  • Цифроаналоговые преобразователи (ток 4…20 мА, напряжение 0…10 В)
  • Выход для управления твердотельным реле
• Интерфейс связи: RS-485, поддержка скоростей передачи данных от 2,4 до 115,2 кбит/с, используется экранированная витая пара.
• Корпус:
  • Щитовой Щ1: 96х96х70 мм, степень защиты IP54 (со стороны передней панели)
  • Щитовой Щ2: 96х48х100 мм, IP54

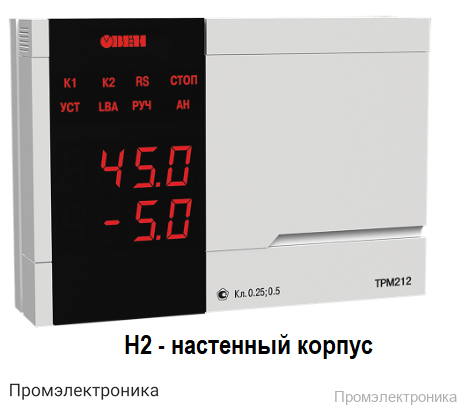

  • Настенный Н: 130х105х65 мм, IP44
• Поддерживаемые датчики: термопары (ТВР, ТПР, ТЖК, ТХА, ТХК, ТНН, ТПП, ТМК), термопреобразователи сопротивления (ТСП, ТСМ), токовые и напряженческие сигналы, датчики положения задвижки (резистивные и токовые).
• Условия эксплуатации: температура окружающего воздуха +1…+50 °C, относительная влажность 30...80% (при 35 °C), атмосферное давление 84...106,7 кПа.

ТРМ212 обеспечивает высокую точность измерений, надежность и гибкость настройки, что делает его оптимальным выбором для автоматизации и диспетчеризации инженерных систем, требующих управления исполнительными механизмами по заданным параметрам.
