ТРМ210-Щ2.РР - измеритель ПИД-регулятор с интерфейсом RS-485

Техническое описание ТРМ210-Щ2.РР

ТРМ210-Щ2.РР — это современный измеритель и ПИД-регулятор, оснащённый интерфейсом RS-485, предназначенный для автоматизации технологических процессов. Устройство обеспечивает высокую точность измерения и управления, а также поддерживает широкий спектр промышленных протоколов обмена данными, что делает его универсальным решением для различных отраслей промышленности.

Питание и универсальность

• Работает от сети переменного тока с напряжением 90…245 В и частотой 47...63 Гц, что обеспечивает гибкость при установке в различных условиях.

Входные возможности

• Универсальный вход 1 поддерживает различные типы датчиков и сигналов (см. таблицу «Характеристики измерительных датчиков»), что позволяет использовать прибор для измерения температуры, тока, напряжения и других параметров.
• Время опроса входа составляет 1 секунда, что гарантирует своевременное обновление данных.
• Входное сопротивление при подключении источника сигнала:
  • Для тока — 100 Ом ± 0,1 % (при использовании внешнего резистора).
  • Для напряжения — не менее 100 кОм.
• Предел допустимой основной погрешности измерения:
  • Для термометров сопротивления — ±0,25 %.
  • Для остальных видов сигналов — ±0,5 %.
• Дополнительный вход 2 предназначен для подключения внешнего ключа с сопротивлением:
  • В состоянии «замкнуто» — 0...1 кОм.
  • В состоянии «разомкнуто» — более 100 кОм.

Выходные устройства

• Прибор оснащён двумя выходными устройствами, что позволяет реализовать сложные схемы управления и сигнализации.
• Тип выходного устройства — электромагнитное реле:
  • Ток коммутации — 1 А (ПИД-регулирование), 8 А (сигнализация).
  • Рабочее напряжение — 220 В (переменный ток, 50...60 Гц, cos φ > 0,4) или 30 В (постоянный ток).

Интерфейс связи

• Интерфейс — RS-485, что обеспечивает надёжную передачу данных на большие расстояния.
• Поддерживаемые скорости передачи данных: 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с.
• Протоколы обмена — ОВЕН, Modbus RTU, Modbus ASCII, что позволяет интегрировать устройство в различные системы автоматизации.

Корпус и защита

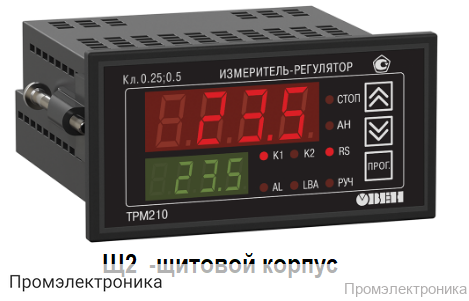

• Исполнение — щитовой корпус типа Щ2 с габаритами 96×48×100 мм.
• Степень защиты — IP54 со стороны передней панели, что гарантирует защиту от пыли и влаги.

ТРМ210-Щ2.РР — это надёжный и функциональный прибор для точного измерения и управления технологическими процессами, который легко интегрируется в современные системы автоматизации благодаря поддержке популярных протоколов и широким возможностям подключения.
