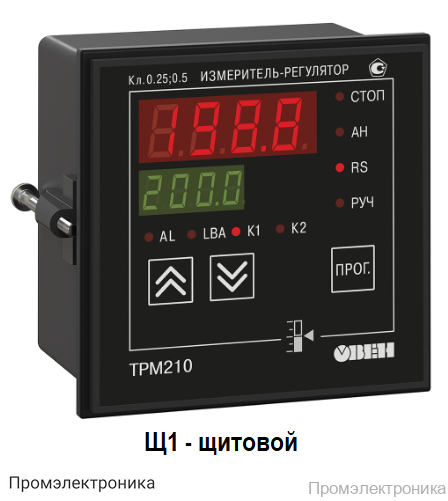

ТРМ210-Щ1.ИР - измеритель ПИД-регулятор с интерфейсом RS-485

Техническое описание ТРМ210-Щ1.ИР

ТРМ210-Щ1.ИР — это современный измеритель и ПИД-регулятор, оснащённый интерфейсом RS-485 для интеграции в автоматизированные системы управления. Устройство предназначено для точного измерения, контроля и регулирования технологических процессов в промышленности, энергетике, отоплении и других сферах, где требуется поддержание заданных параметров с высокой точностью.

Данный прибор поддерживает широкий диапазон входных сигналов и совместим с различными типами датчиков, что обеспечивает его универсальность и гибкость применения. Благодаря наличию цифрового интерфейса RS-485, ТРМ210-Щ1.ИР легко интегрируется в существующие системы автоматизации, поддерживая популярные протоколы обмена данными, такие как ОВЕН, Modbus RTU и Modbus ASCII.

Основные характеристики ТРМ210-Щ1.ИР:

• Питание: напряжение 90…245 В переменного тока, частота 47...63 Гц.
• Универсальный вход 1:
  • Поддержка различных типов входных датчиков и сигналов (см. таблицу «Характеристики измерительных датчиков»).
  • Время опроса входа — 1 секунда.
  • Входное сопротивление для тока — 100 Ом ± 0,1 % (при подключении внешнего резистора).
  • Входное сопротивление для напряжения — не менее 100 кОм.
  • Предел допустимой основной погрешности измерения:
    • для термометров сопротивления — ±0,25 %;
    • для остальных видов сигналов — ±0,5 %.
• Дополнительный вход 2:
  • Сопротивление внешнего ключа:
    • в состоянии «замкнуто» — 0...1 кОм;
    • в состоянии «разомкнуто» — более 100 кОм.
• Выходы: два выходных устройства.
• Интерфейс связи:
  • Тип — RS-485.
  • Скорость передачи данных — 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с.
  • Протоколы — ОВЕН, Modbus RTU, Modbus ASCII.
• Корпус:
  • Щитовой тип Щ1.
  • Габариты — 96×96×70 мм.
  • Степень защиты — IP54 (со стороны передней панели).
• Характеристики выходных устройств:
  • Цифроаналоговый преобразователь «параметр–ток 4…20 мА» — нагрузка 0…1000 Ом, питание 10...30 В постоянного тока.
  • Электромагнитное реле — 1 А (ПИД-регулирование), 8 А (сигнализация) при 220 В 50...60 Гц, cos φ > 0,4 или 30 В постоянного тока.

ТРМ210-Щ1.ИР отличается высокой надёжностью, точностью измерений и широкими возможностями интеграции, что делает его оптимальным выбором для автоматизации и диспетчеризации различных технологических процессов.
