ТРМ210-Щ1.ИИ - измеритель ПИД-регулятор с интерфейсом RS-485

Техническое описание ТРМ210-Щ1.ИИ

ТРМ210-Щ1.ИИ — это современный измеритель и ПИД-регулятор, оснащённый интерфейсом RS-485 для интеграции в автоматизированные системы управления. Устройство предназначено для точного измерения, регулирования и передачи данных о технологических параметрах в различных промышленных процессах. Благодаря универсальности входов и поддержке популярных протоколов обмена данными, прибор легко внедряется в существующие системы автоматизации.

Питание и корпус

• Рабочее напряжение питания: 90…245 В переменного тока
• Частота питающей сети: 47...63 Гц

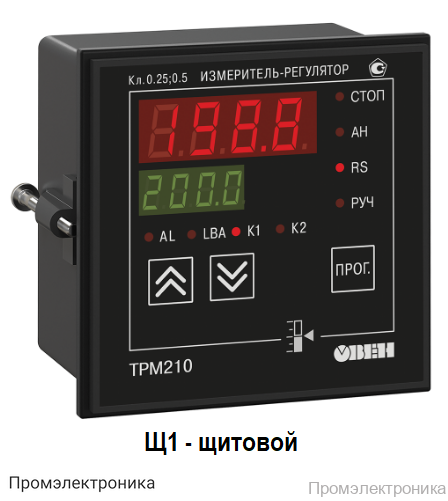

• Корпус щитового исполнения Щ1 с габаритами 96×96×70 мм
• Степень защиты корпуса: IP54 (со стороны передней панели)

Входы

• Универсальный вход 1 поддерживает различные типы датчиков и сигналов (см. таблицу «Характеристики измерительных датчиков»)
• Время опроса входа: 1 секунда
• Входное сопротивление для тока: 100 Ом ±0,1 % (при использовании внешнего резистора)
• Входное сопротивление для напряжения: не менее 100 кОм
• Предел допустимой основной погрешности измерения:
  • для термометров сопротивления: ±0,25 %
  • для остальных видов сигналов: ±0,5 %
• Дополнительный вход 2 для внешнего ключа:
  • Сопротивление в состоянии «замкнуто»: 0...1 кОм
  • Сопротивление в состоянии «разомкнуто»: более 100 кОм

Выходы

• Количество выходных устройств: 2
• Цифроаналоговый преобразователь «параметр–ток 4…20 мА»
• Нагрузка: 0…1000 Ом
• Напряжение питания: 10...30 В постоянного тока

Интерфейс связи

• Тип интерфейса: RS-485
• Скорость передачи данных: 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
• Поддерживаемые протоколы: ОВЕН, Modbus RTU, Modbus ASCII

Благодаря широкому диапазону рабочих характеристик, высокой точности измерения и поддержке современных протоколов обмена данными, ТРМ210-Щ1.ИИ является оптимальным решением для автоматизации и контроля технологических процессов на промышленных объектах.
