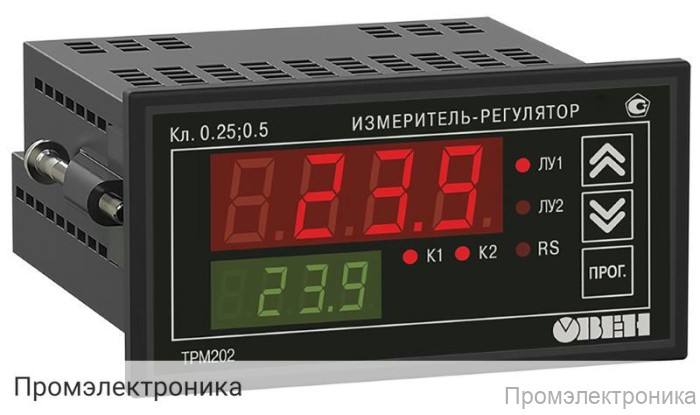

Техническое описание ТРМ202-Щ2.УУ
ТРМ202-Щ2.УУ — это современный двухканальный измеритель-регулятор, предназначенный для автоматизации технологических процессов с возможностью интеграции в системы управления благодаря наличию интерфейса RS-485. Прибор обеспечивает высокую точность измерения и надежное управление различными параметрами, что делает его оптимальным решением для промышленных и лабораторных применений.
Питание и универсальные входы
- Рабочее напряжение питания: 90...245 В переменного тока
- Частота питающей сети: 47...63 Гц
- Количество универсальных входов: 2
- Поддержка различных типов датчиков и сигналов (см. технические характеристики измерительных датчиков)
- Входное сопротивление:
- Для тока: 100 Ом ±0,1 % (при подключении внешнего резистора)
- Для напряжения: не менее 100 кОм
- Предел допустимой основной погрешности измерения при использовании термопреобразователя сопротивления: ±0,5 % и ±0,25 %
Выходные устройства
- Количество выходных устройств: 2
- Типы выходов:
- Электромагнитное реле: 8 А при 220 В
- Транзисторная оптопара: 200 мА, 40 В постоянного тока
- Симисторная оптопара: 50 мА при 240 В (постоянно открытый симистор) или 0,5 А (симистор включается с частотой не более 50 Гц, tимп. = 5 мс)
- ЦАП 4...20 мА: напряжение питания 10...30 В постоянного тока, сопротивление нагрузки 0...1000 Ом
- ЦАП 0...10 В: напряжение питания 15...32 В, сопротивление нагрузки не менее 2 кОм
Интерфейс связи
- Тип интерфейса: RS-485
- Скорость передачи данных: 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
- Рекомендуемый тип кабеля: экранированная витая пара
Корпус и габариты
- Тип корпуса: щитовой Щ2
- Габаритные размеры: 96х48х100 мм
- Степень защиты: IP20 (со стороны передней панели)
Комплектация
- Измеритель-регулятор ТРМ202
- Комплект крепежных элементов (Н или Щ, в зависимости от типа корпуса)
- Паспорт и руководство по эксплуатации
- Гарантийный талон
ТРМ202-Щ2.УУ сочетает в себе надежность, универсальность и простоту интеграции, что позволяет использовать его в различных сферах промышленной автоматизации для точного контроля и управления технологическими процессами.
