ТРМ201-Щ2.У - измеритель-регулятор одноканальный с интерфейсом RS-485

Техническое описание ТРМ201-Щ2.У

ТРМ201-Щ2.У — это одноканальный измеритель-регулятор, предназначенный для точного контроля и управления технологическими процессами в промышленности. Устройство оснащено современным интерфейсом RS-485, что обеспечивает надежную интеграцию в автоматизированные системы управления и обмен данными с другими устройствами.

Данный прибор поддерживает широкий диапазон входных и выходных сигналов, что позволяет использовать его с различными типами датчиков и исполнительных механизмов. Благодаря универсальному входу, ТРМ201-Щ2.У совместим с токовыми и напряженческими источниками сигнала, а также с термопреобразователями сопротивления, что расширяет возможности применения устройства в различных отраслях.

Основные характеристики ТРМ201-Щ2.У:

• Питание:
  • Напряжение питания: 90...245 В переменного тока
  • Частота: 47...63 Гц
• Универсальный вход:
  • Входное сопротивление при подключении источника сигнала:
    • Ток — 100 Ом ±0,1% (при использовании внешнего резистора)
    • Напряжение — не менее 100 кОм
  • Предел допустимой основной погрешности измерения: ±0,5% или ±0,25% (при использовании термопреобразователя сопротивления)
• Выходные устройства:
  • Электромагнитное реле: 8 А при 220 В
  • Транзисторная оптопара: 200 мА, 40 В постоянного тока
  • Симисторная оптопара: 50 мА при 240 В (постоянно открытый симистор) или 0,5 А (симистор с частотой до 50 Гц, tимп. = 5 мс)
  • Выход для управления твердотельным реле: напряжение 4...6 В, максимальный ток 100 мА
  • Аналоговый выход: 4...20 мА, напряжение питания 10...30 В, сопротивление нагрузки 0...1000 Ом
• Интерфейс связи:
  • Тип интерфейса: RS-485
  • Скорость передачи: 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
  • Тип кабеля: экранированная витая пара
• Корпус:
  • Габаритные размеры: 96х48х100 мм
  • Степень защиты: IP20 (со стороны передней панели)

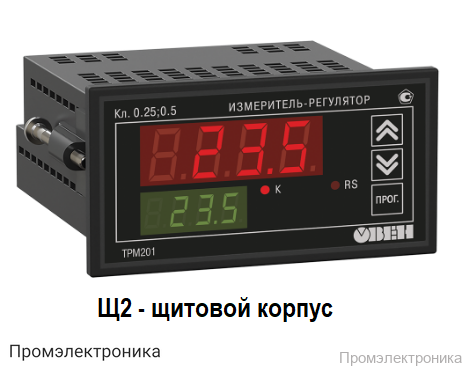

  • Исполнение: щитовой корпус Щ2

ТРМ201-Щ2.У отличается высокой точностью измерения, надежностью и простотой интеграции в существующие системы автоматизации. Благодаря широкому диапазону поддерживаемых сигналов и наличию различных выходных устройств, прибор может использоваться для решения самых разнообразных задач по контролю и регулированию технологических процессов.
