ТРМ201-Щ2.Р - измеритель-регулятор одноканальный с интерфейсом RS-485

Техническое описание ТРМ201-Щ2.Р

ТРМ201-Щ2.Р — это одноканальный измеритель-регулятор, предназначенный для точного контроля и управления технологическими процессами в промышленной автоматике. Устройство оснащено современным интерфейсом RS-485, что обеспечивает надежную интеграцию в системы диспетчеризации и автоматизации, а также позволяет передавать данные на большие расстояния с высокой скоростью.

Данный прибор поддерживает широкий диапазон входных сигналов и совместим с различными типами датчиков, что делает его универсальным решением для различных задач. Благодаря высокой точности измерения и надежности работы, ТРМ201-Щ2.Р широко применяется в системах контроля температуры, давления, уровня и других физических параметров.

Основные характеристики:

• Питание:
  • Напряжение питания: 90...245 В переменного тока
  • Частота: 47...63 Гц
• Универсальный вход:
  • Входное сопротивление при подключении источника сигнала: 100 Ом ±0,1% (при подключении внешнего резистора), не менее 100 кОм
  • Предел допустимой основной погрешности измерения: ±0,5% или ±0,25% при использовании термопреобразователя сопротивления
• Выходные устройства:
  • Электромагнитное реле: 8 А при 220 В
  • Транзисторная оптопара: 200 мА, 40 В постоянного тока
  • Симисторная оптопара: 50 мА при 240 В (постоянно открытый симистор) или 0,5 А (симистор с частотой не более 50 Гц, tимп. = 5 мс)
  • Выход для управления твердотельным реле: выходное напряжение 4...6 В, максимальный ток 100 мА
  • Аналоговый выход: 4...20 мА постоянного тока, напряжение питания 10...30 В, сопротивление нагрузки 0...1000 Ом
• Интерфейс связи:
  • Тип интерфейса: RS-485
  • Скорость передачи: 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
  • Тип кабеля: экранированная витая пара
• Корпус:
  • Габаритные размеры: 96х48х100 мм
  • Степень защиты: IP20 (со стороны передней панели)

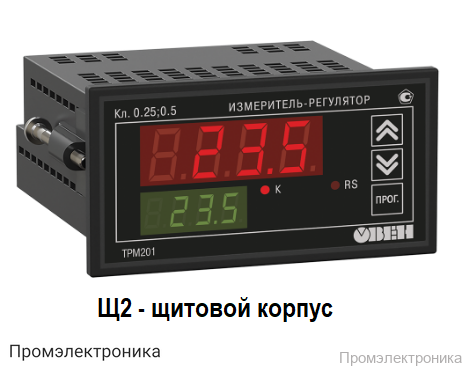

  • Исполнение: щитовой корпус Щ2

ТРМ201-Щ2.Р отличается простотой монтажа и настройки, а также высокой надежностью в эксплуатации. Благодаря наличию различных выходных устройств и поддержке аналогового и цифрового интерфейсов, прибор легко интегрируется в существующие системы автоматизации. Компактные размеры и современный дизайн корпуса обеспечивают удобство установки в щитах управления и распределительных шкафах.
