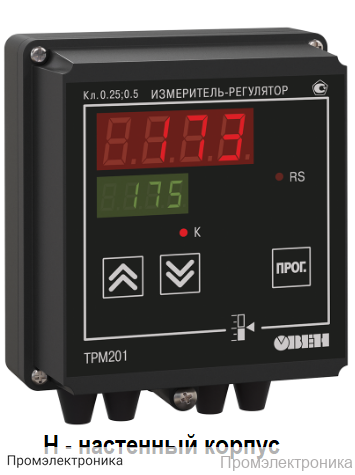

ТРМ201-Н.Р - измеритель-регулятор одноканальный с интерфейсом RS-485

Техническое описание ТРМ201-Н.Р

ТРМ201-Н.Р — это одноканальный измеритель-регулятор, предназначенный для точного контроля и управления технологическими процессами с возможностью интеграции в автоматизированные системы благодаря наличию интерфейса RS-485. Устройство отличается высокой надежностью, универсальностью и широким спектром поддерживаемых входных и выходных сигналов, что делает его оптимальным решением для промышленных и лабораторных применений.

Питание и универсальный вход

• Рабочее напряжение: 90...245 В переменного тока
• Частота питающей сети: 47...63 Гц
• Входное сопротивление при подключении источника сигнала:
  • тока — 100 Ом ±0,1% (при использовании внешнего резистора)
  • напряжения — не менее 100 кОм
• Предел допустимой основной погрешности измерения при использовании термопреобразователя сопротивления: ±0,5% и ±0,25%

Выходные возможности

• Электромагнитное реле: 8 А при 220 В
• Транзисторная оптопара: 200 мА, 40 В постоянного тока
• Симисторная оптопара: 50 мА при 240 В (постоянно открытый симистор) или 0,5 А (симистор включается с частотой не более 50 Гц, tимп. = 5 мс)
• Выход для управления твердотельным реле: выходное напряжение 4...6 В, максимальный выходной ток 100 мА
• Аналоговый выход:
  • выходной сигнал ЦАП — 4...20 мА постоянного тока
  • напряжение питания — 10...30 В постоянного тока
  • сопротивление нагрузки — 0...1000 Ом

Интерфейс связи

• Тип интерфейса: RS-485
• Скорость передачи данных: 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
• Рекомендуемый тип кабеля: экранированная витая пара

Корпус и конструктивные особенности

• Исполнение: настенное (Н)
• Габаритные размеры: 130х105х65 мм
• Степень защиты корпуса: IP44

Благодаря своим техническим характеристикам, ТРМ201-Н.Р обеспечивает стабильную и точную работу в различных условиях эксплуатации, а наличие интерфейса RS-485 позволяет интегрировать устройство в современные системы автоматизации и диспетчеризации.
