ТРМ201 - измеритель-регулятор одноканальный с интерфейсом RS-485

Техническое описание ТРМ201

ТРМ201 — это одноканальный измеритель-регулятор, оснащённый современным интерфейсом связи RS-485, предназначенный для точного контроля и управления технологическими процессами в промышленности. Прибор отличается универсальностью, высокой точностью измерений и широкими возможностями интеграции в автоматизированные системы управления.

Питание и универсальный вход

• Рабочее напряжение: 90...245 В переменного тока, частота 47...63 Гц.
• Универсальный вход поддерживает различные типы датчиков и сигналов, что обеспечивает гибкость применения.
• Входное сопротивление при подключении источника сигнала: 100 Ом ±0,1% (при использовании внешнего резистора) и не менее 100 кОм для других сигналов.
• Погрешность измерения при использовании термопреобразователя сопротивления: ±0,5% или ±0,25%.

Выходные возможности

• Электромагнитное реле: 8 А при 220 В.
• Транзисторная оптопара: 200 мА, 40 В постоянного тока.
• Симисторная оптопара: 50 мА при 240 В (постоянно открытый симистор) или 0,5 А (симистор с частотой до 50 Гц, tимп.=5 мс).
• Выход для управления твердотельным реле: выходное напряжение 4...6 В, максимальный ток 100 мА.
• Аналоговый выход: сигнал 4...20 мА, напряжение питания 10...30 В, сопротивление нагрузки 0...1000 Ом.

Интерфейс связи

• Тип интерфейса: RS-485, что обеспечивает надёжную передачу данных на большие расстояния.
• Скорость передачи: 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с.
• Рекомендуемый тип кабеля: экранированная витая пара для минимизации помех.

Корпус и исполнение

• Варианты исполнения корпуса: щитовой (Щ1, Щ2) и настенный (Н, Н2).
• Габаритные размеры и степень защиты:
  • Щитовой Щ1: 96х96х70 мм, IP54 (со стороны передней панели).
  • Щитовой Щ2: 96х48х100 мм, IP20 (со стороны передней панели).
  • Настенный Н: 130х105х65 мм, IP44.

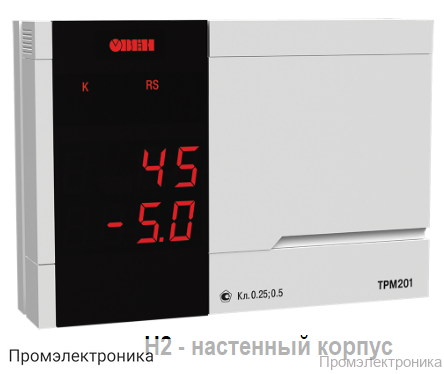

  • Настенный Н2: 150х105х35 мм, IP20.

Комплектация

• Измеритель-регулятор ТРМ201.
• Комплект крепежных элементов (в зависимости от типа корпуса).
• Паспорт и руководство по эксплуатации.
• Гарантийный талон.

ТРМ201 — это надёжное решение для автоматизации и контроля технологических процессов, обеспечивающее высокую точность, широкий выбор входных и выходных сигналов, а также удобство интеграции в существующие системы управления.
