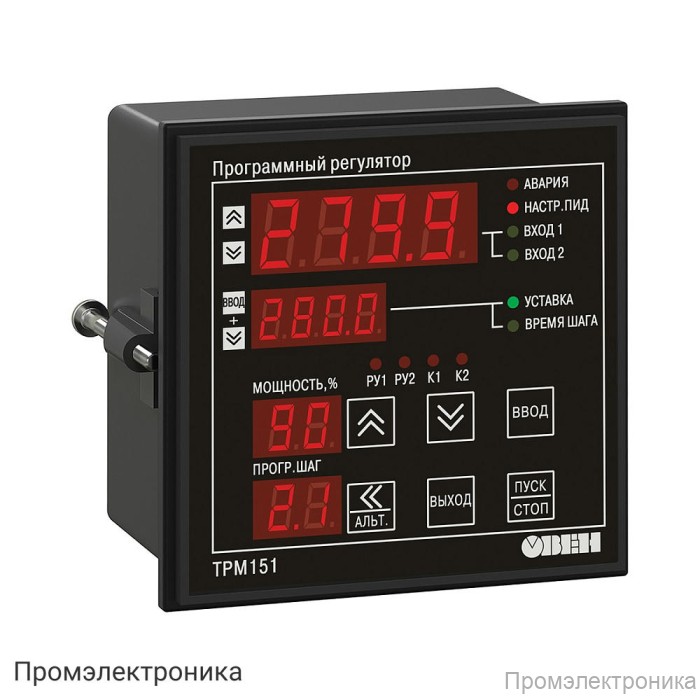

ТРМ151-Щ1.РР.08 - универсальный двухканальный программный ПИД-регулятор

Техническое описание ТРМ151-Щ1.РР.08

ТРМ151-Щ1.РР.08 — это универсальный двухканальный программный ПИД-регулятор, предназначенный для автоматизации технологических процессов с высокой точностью управления. Устройство выполнено в корпусе типа Щ1, что обеспечивает удобство монтажа на щитах управления и надежную защиту от внешних воздействий.

Данный регулятор поддерживает работу с широким спектром датчиков температуры и других измерительных преобразователей, что делает его универсальным решением для различных отраслей промышленности. Благодаря наличию двух независимых каналов, ТРМ151-Щ1.РР.08 способен одновременно контролировать и регулировать два различных процесса, обеспечивая гибкость и эффективность автоматизации.

Основные технические характеристики:

• Питание: 90...245 В переменного тока, частота 47...63 Гц
• Потребляемая мощность: не более 6 ВА
• Количество входов для подключения датчиков: 2
• Время опроса одного входа: не более 0,3 с
• Количество выходных элементов: 2 (тип выхода — электромагнитное реле, 4 А при 220 В, 50 Гц)
• Интерфейс связи с компьютером: RS-485 (протокол ОВЕН)
• Габаритные размеры: 96x96x70 мм (щитовой монтаж), степень защиты IP54 со стороны передней панели
• Гарантия: 24 месяца

Поддерживаемые типы датчиков и диапазоны измерений:

• Термосопротивления (ТСМ, ТСП, ТСН): от -200 °С до +1000 °С
• Термопары (TXK(L), ТЖК(J), ТНН(N), ТХА(K), ТПП(S), ТПП(R), ТПР(В), ТВР(А-1,2,3), ТМК(Т)): от -200 °С до +2500 °С
• Сигналы тока: 0...5 мА, 0...20 мА, 4...20 мА
• Сигналы напряжения: -50...+50 мВ, 0...1 В
• Датчики положения задвижки: резистивные (900 Ом, 2,0 кОм), токовые (0(4)...20 мА, 0...5 мА)

ТРМ151-Щ1.РР.08 отличается высокой точностью измерения и регулирования, что достигается благодаря разрешающей способности до 0,1 °С и пределу основной приведенной погрешности от 0,25% до 0,5% в зависимости от типа датчика. Программируемые алгоритмы ПИД-регулирования позволяют гибко настраивать параметры управления под конкретные задачи пользователя.

Корпус устройства обеспечивает надежную защиту от пыли и влаги, что позволяет использовать регулятор в сложных производственных условиях. Интерфейс RS-485 обеспечивает интеграцию в современные системы автоматизации и удаленный мониторинг параметров.

ТРМ151-Щ1.РР.08 — это надежное и функциональное решение для построения эффективных систем автоматического управления технологическими процессами.
