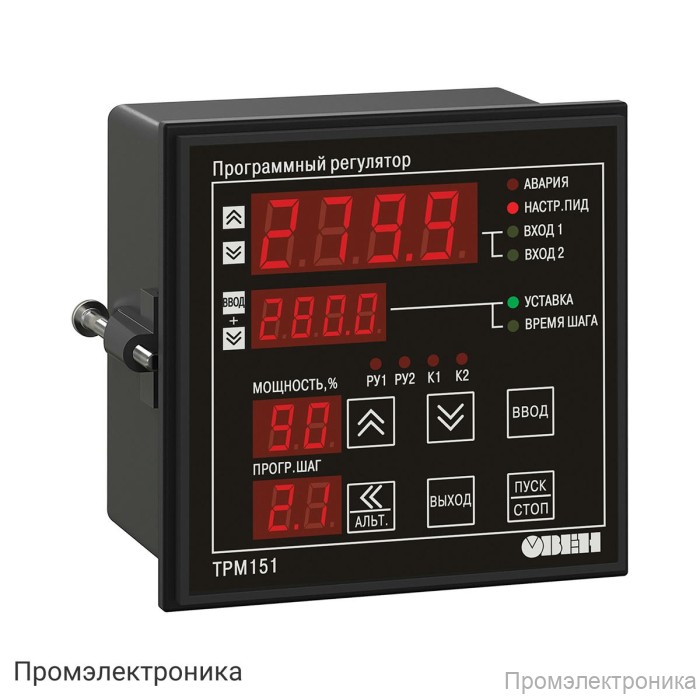

ТРМ151 - универсальный двухканальный программный ПИД-регулятор

Техническое описание ТРМ151

ТРМ151 — это универсальный двухканальный программный ПИД-регулятор, предназначенный для автоматизации процессов управления температурой и временем в различных промышленных и лабораторных установках. Прибор отличается высокой точностью, надежностью и широкими возможностями по подключению различных типов датчиков и исполнительных устройств.

Основные функции ТРМ151 включают:

• Двухканальное управление с независимой настройкой каждого канала.
• Поддержка программного задания профилей регулирования температуры и времени.
• Возможность интеграции в системы автоматизации благодаря наличию интерфейса RS-485 (протокол ОВЕН).
• Гибкая настройка выходных устройств для управления различными типами нагрузок.
• Светодиодная индикация текущих параметров и состояния устройства.

Технические характеристики:

• Питание: 90...245 В переменного тока, частота 47...63 Гц.
• Потребляемая мощность: не более 6 ВА.
• Количество входов для подключения датчиков: 2.
• Время опроса одного входа: не более 0,3 с.
• Количество выходных элементов: 2.
• Габаритные размеры и степень защиты корпуса:
  • Настенный вариант: 130х105х65 мм, IP44.
  • Щитовой вариант: 96x96x70 мм, IP54 (со стороны передней панели).

Возможности подключения датчиков:

• Термосопротивления (ТСМ, ТСП, ТСН) с диапазоном измерения от -200 °С до +1000 °С.
• Термопары (TXK, ТЖК, ТНН, ТХА, ТПП, ТПР, ТВР, ТМК) с диапазоном измерения до +2500 °С.
• Аналоговые сигналы: токовые (0...5 мА, 0...20 мА, 4...20 мА) и напряжения (-50...+50 мВ, 0...1 В).
• Датчики положения задвижки: резистивные и токовые.

Типы выходных устройств:

• Электромагнитное реле (4 А при 220 В, 50 Гц).
• Транзисторная оптопара n-p-n-типа (200 мА при 40 В).
• Симисторная оптопара для управления однофазной нагрузкой (50 мА при 600 В или 0,5 А при частоте до 100 Гц).
• Цифроаналоговые преобразователи: токовый (4...20 мА, нагрузка до 900 Ом) и напряжения (0...10 В, нагрузка более 2 кОм).
• Выход для управления твердотельным реле (4...6 В, до 100 мА).

Комплектация:

• Прибор ТРМ151.
• Комплект крепежных элементов (в зависимости от типа корпуса).
• Паспорт и руководство по эксплуатации.
• Гарантийный талон.
• Программы конфигурирования на CD-ROM.

ТРМ151 — это надежное решение для точного и гибкого управления технологическими процессами, обеспечивающее высокую степень автоматизации и интеграции в современные системы управления.
