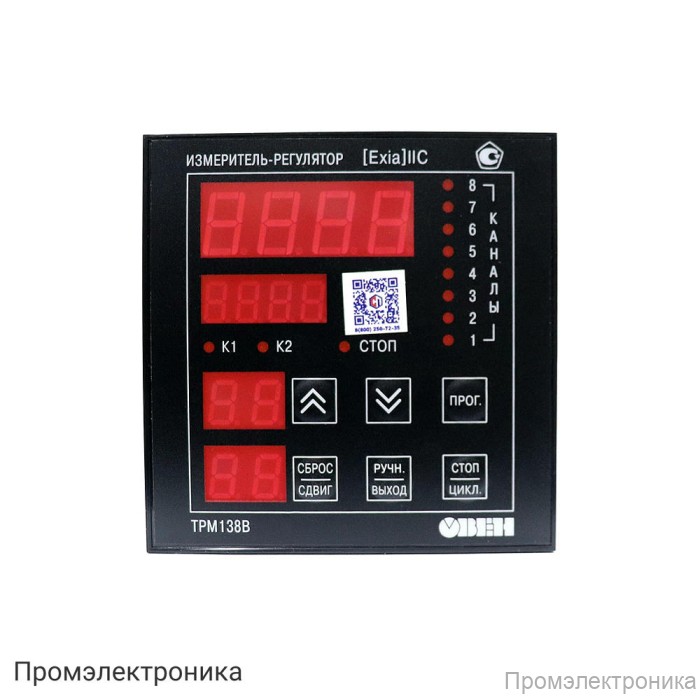

ТРМ138В-Р - универсальный измеритель-регулятор 8-ми канальный со встроенным барьером искрозащиты

ТРМ138В-Р — универсальный 8-канальный измеритель-регулятор с барьером искрозащиты

ТРМ138В-Р — это современный многофункциональный прибор, предназначенный для измерения, контроля и регулирования технологических процессов на промышленных объектах, где требуется высокая степень безопасности и надежности. Благодаря встроенному барьеру искрозащиты устройство может использоваться во взрывоопасных зонах, обеспечивая защиту линий связи и подключаемых датчиков.

Основные особенности:

• 8 универсальных входов для подключения различных типов датчиков и преобразователей (термопары, термосопротивления, токовые и напряженческие сигналы).
• 8 выходных устройств типа электромагнитное реле (Р), что позволяет реализовать сложные схемы управления и сигнализации.
• Встроенный барьер искрозащиты обеспечивает уровень взрывозащиты «искробезопасная электрическая цепь» уровня «ia» для линий связи.
• Питание прибора осуществляется от сети 90…245 В с частотой 47...63 Гц.
• Питание активных датчиков: 20...28 В постоянного тока, максимальный ток — 150 мА.
• Интерфейс связи с ПК — RS-485, поддержка скоростей передачи данных от 2,4 до 115,2 кбит/с, используется экранированная витая пара.
• Корпус щитового исполнения (Щ4) с габаритами 96х96х145 мм, степень защиты IP54 со стороны передней панели.

Точность и быстродействие:

• Предел допустимой основной погрешности измерения: ±0,5 % для термопар, ±0,25 % для других преобразователей.
• Время опроса одного входа — не более 1 секунды.

Поддерживаемые типы датчиков:

• Термосопротивления (ТСМ, ТСП, Pt100) с диапазоном измерений от –200 до +750 °С и разрешением 0,1 °С.
• Термопары (ТХК, ТЖК, ТНН, ТХА, ТПП, ТВР) с диапазоном измерений до +2500 °С и разрешением 1 °С.
• Токовые и напряженческие сигналы: 0…5 мА, 0…20 мА, 4…20 мА, 0…50 мВ, 0…1 В.

Параметры искробезопасных цепей:

• Входы: напряжение холостого хода — 5,9 В, ток короткого замыкания — 500 мА, максимальная суммарная емкость — 0,2 мкФ, индуктивность — 1 мГн.
• Выходы: напряжение холостого хода — 28,4 В, ток короткого замыкания — 100 мА, максимальная суммарная емкость — 0,04 мкФ, индуктивность — 1 мГн.

Условия эксплуатации:

• Температура окружающей среды: +1...+50 °С.
• Атмосферное давление: 86...106,7 кПа.
• Относительная влажность воздуха: не более 80 % при +25 °С без конденсации влаги.

ТРМ138В-Р — это надежное решение для автоматизации и контроля технологических процессов в условиях, требующих повышенной безопасности и точности измерений.
